產品名稱: | AiGW300 3串口 Modbus多主機通訊網關 全自動運行 無需編程 |
---|---|
規 格: | |
產品備注: | 支持多個主機同時讀寫一個串口下位機或總線,無需手動設置任何Modbus參數。 |
產品類別: | AiGW300 3串口智能Modbus多主機網關 |
點擊量: | 17585 |
AiGW300是功能強大的智能Modbus多主機網關產品,基本架構采用32位CPU和32M內存,集成3個工業級保護的串口端口,其中1、2口為RS232/RS485兩用設計(切換使用),第3口固定為RS485口。集成1個10/100Mpbs以太網網口,DC8~36V供電,工業級四層PCB設計,支持壁掛式安裝耳和DIN30導軌兩種安裝方式。
AiGW300具備自學習算法,全自動運行,可主動輪詢緩沖下位機數據。多主機同時讀寫下位機時及多主機云服務通訊時,無需手動配置任何Modbus參數,并且可達到不低于直連的實時性能。
AiGW300支持下列通訊方案:
1、 2個串口主機和多個以太網主機同時讀寫一個串口下位機或總線模式。
2、 可直接替換集線器的“智能Modbus交換機”模式,替換后,在無需修改任何軟件、硬件前提下,可立即實現多主機同時讀寫下位機功能。
3、 可直接替換普通串口服務器的“串口共享服務器”模式,替換后,在無需修改任何軟件、硬件前提下,每個串口都支持多主機同時讀寫。
4、 普通串口服務器模式
上述的多主機通訊模式中,以太網口固定作為主機接口,同時支持Modbus TCP和Modbus RTU協議。每個串口均支持多個以太網主機通過TCP/IP連接同時讀寫數據,總計可支持高達256個主機TCP/IP連接同時讀寫數據
產品支持“一天廣聯Modbus多主機云服務”,此服務可支撐全國范圍的多主機同時讀寫Modbus RTU總線。并且系統具備主機鑒權、控制權限劃分、下位機管理等管理特性。
AiGW300已經廣泛的應用于:智能供暖系統、智能電站、綜合配電柜系統、多上位機DCS系統、代替串口服務器、代替集線器、代替通訊管理機、舊系統擴展等各類項目。
串口下位機可以是任何廠家Modbus RTU設備,例如電表、水表、數據采集器等。
串口主機可以是任何廠家的PLC、觸摸屏,電腦軟件等,只要支持Modbus RTU協議的即可通訊。
網口主機可以是任何支持Modbus TCP、Modbus RTU的觸摸屏、組態軟件、PLC等。
1、兩個串口主機和多個以太網主機同時讀寫一個串口下位機或總線模式
下圖為常見的單主機控制系統,數據無法共享,存在數據孤島的問題。

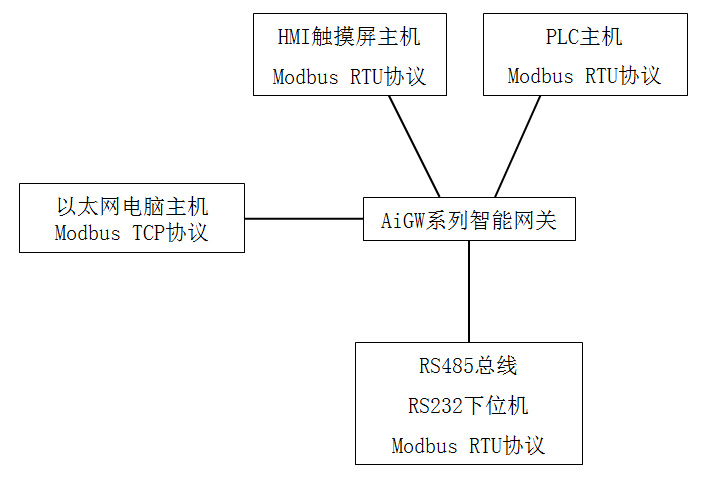

下圖為加入AiGW300網關后,可立即擴展出2個串口主機、最多100個以太網主機、6個云服務主機。
AiGW300具備自學習算法,全自動運行。多主機同時讀寫下位機時及多主機云服務通訊時,無需手動配置任何Modbus參數,并且可達到不低于直連的實時性能。

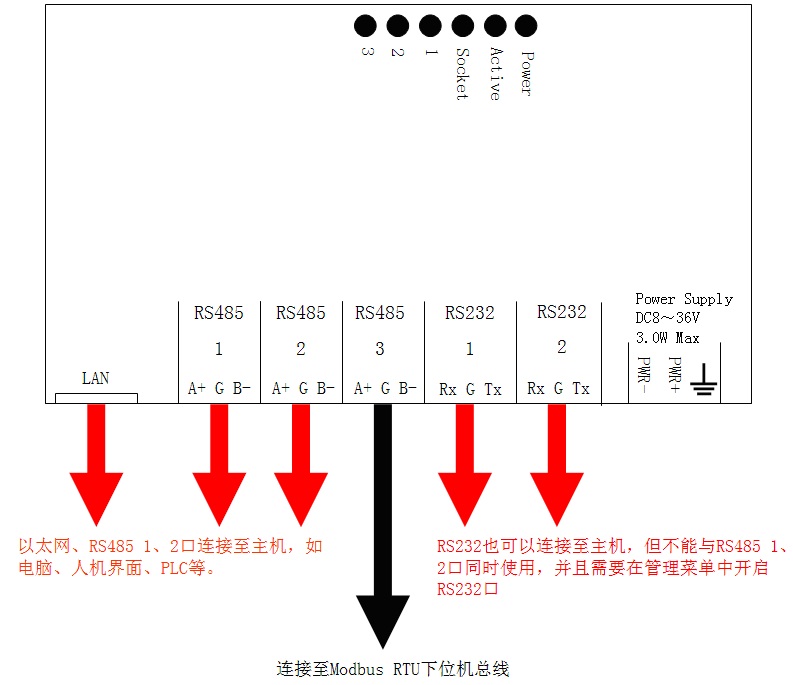

AiGW300出廠時默認為此模式,并且所有串口波特率均為9600,n,8,1。如果主機、與上位機的串口也是9600,n,8,1,則不需要做任何設置,按照下圖方法連接即可工作。
如果主機也需要使用以太網Modbus TCP協議進行通訊,只要將AiGW300的IP修改為與主機一個網段,然后主機直接連接至AiGW300的502端口即可進行通訊。
2、“智能Modbus交換機”模式,直接替換集線器,立即實現多主機同時讀寫多下位機數據。
“智能Modbus交換機”模式可直接替換現有的集線器,無需修改現有的軟件和下位機硬件,可使現有系統立即具備多主機讀寫能力,并且可成倍提高輪詢效率,減小輪詢延遲,隔離總線錯誤數據。
由于傳統的RS485總線是半雙工通訊,導致主機每次輪詢只能讀寫一個下位機的數據,所以通訊速度會隨著下位機數量增加而逐漸變慢。而普通的RS485集線器只相當于提升總線驅動能力,只能增加下位機數量,而對提升通訊速度無任何幫助。
下圖為傳統的主機直連下位機方式
下圖為傳統的主機經過集線器連接多臺下位機的方式,集線器只能增加下位機數量,并不能提高通訊速度和主機數量。
下圖中,使用AiGW300網關直接替換串口集線器,使系統立即具備多主機同時讀寫能力。并且網關的3個串口可以同時輪詢下位機數據,所以可以將通訊速度提高3倍。
如果以傳統方式全部輪詢一次下位機需要3秒,那么在采用AiGW智能網關后,可將輪詢時間減小為1秒

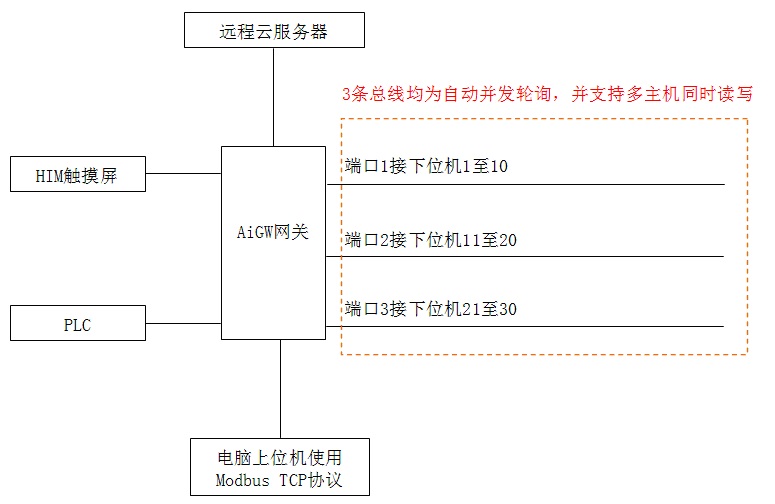

如下圖所示,此方案在接線方式上與傳統的串口集線器相同,但是可以實現多主機同時讀寫多個下位機總線,并且可以達到不低于直連的實時性能。
連接方法如下,其中3口和網口接主機,1、2口接下位機,并且2個下位機端口都分配了地址碼范圍。
3、“串口共享服務器”模式,直接替換普通串口服務器,每個串口都支持多主機同時讀寫數據。
此模式下,AiGW300接線方式、軟件使用方式與普通串口服務器相同。但“串口共享服務器”模式可以實現每個串口都支持多臺主機同時讀寫數據。
普通的串口服務器,為每個串口建立1個或多個TCP/IP連接,即使可以建立多個TCP/IP連接,由于受串口通訊限制,這些連接無法同時讀寫1個串口下位機總線。
下圖的普通串口服務器每個串口只能允許一個主機讀寫數據。
而AiGW300的“串口共享服務器”模式可以打破這種限制,通過為每個串口都建立自學習式主動輪詢線程的方式,實現了每個串口可以建立多個TCP/IP連接,并且這些連接可以并發的讀寫下位機總線數據。
因此AiGW300可以直接替換串口服務器,立即使系統具備多主機通訊能力,而無需改變現有的接線及主機軟件。
功能框圖如下:

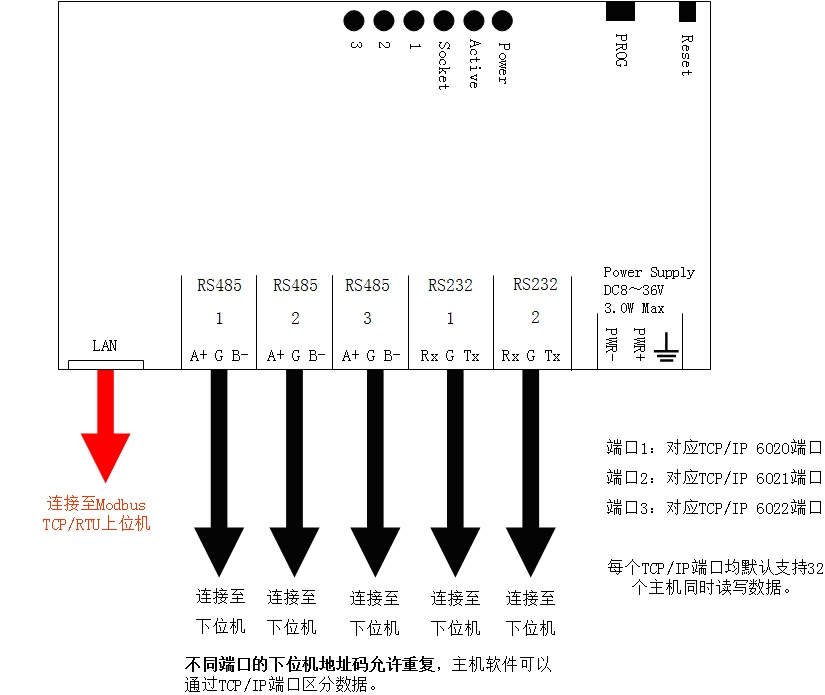

“串口共享服務器”默認的端口分配如下,每個端口都支持并發最多32個TCP/IP連接同時讀寫下位機數據。
串口1~3分別對應6020~6022端口,每個端口可并發支持最多32個TCP/IP連接。
例如,多個主機可以都連接至6020端口,同時讀寫串口1的下位機總線數據。AiGW300每個端口最多支持32個TCP/IP連接,可支持32個主機同時與串口1通訊。為了兼容傳統的COM口通訊軟件,可以在電腦上使用Xframe軟件映射出虛擬COM口,提供給電腦軟件使用。
4、普通串口服務器模式。
AiGW300的普通串口服務器模式,相當于一個標準的3口串口服務器,此模式僅用于兼容,無法發揮AiGW300產品的智能Modbus多主機通訊功能。
5、AiGW300智能網關與一天廣聯Modbus多主機云服務整合方案
AiGW系列智能網關產品均提供“一天廣聯Modbus多主機云服務”30天免費體驗,體驗期間的所有功能均無限制。如需體驗“一天廣聯Modbus多主機云服務”,請聯系我公司。
一天廣聯Modbus多主機云服務,是同時包括云服務器、Modbus多主機云網關軟件、數據傳輸硬件、前期調試、后期運維的一站式產品。
其產品設計目標是,使現有的或新建的Modbus RTU串口系統,立即具備最先進的云端多主機通訊功能。
此服務可支撐全國范圍的多主機同時讀寫Modbus RTU總線。并且系統具備主機鑒權、控制權限劃分、下位機管理等管理特性。
此產品基于自學習式算法研發,全自動運行,無需設置手動任何Modbus參數,即可實現通過云端多主機同時讀寫Modbus RTU下位機數據。并具備故障隔離,優化通訊等各類算法。也可解決主機端軟件通訊在遇到故障設備時容易卡頓的問題。
此產品在實現各類云服務功能的同時,也做到了與現有系統的完全的無縫兼容,可以有效的保護用戶資產。
其體現在:
1、 完全兼容組態軟件,無論是正在運行的還是新編寫的組態軟件,只要支持Modbus TCP、Modbus RTU通訊協議均可立即使用此產品,而無需做任何修改。其他任何支持Modbus TCP、Modbus RTU的主機軟件,也同組態軟件一樣,可立即使用此云服務產品,無需做任何修改。可以做到對用戶軟件資產的完全保護。
2、兼容Modbus RTU串口產品,使數以億計的Modbus電表、水表、溫控器等相關設備立即具備云端多主機讀寫能力,而無需修改任何硬件,可以做到對硬件資產的完全保護。
3、不影響現有主機通訊,只需在Modbus RTU串口總線上連接一個AiGW系列智能網關,即可支持現場主機(如PLC、HIM、電腦等)與云端同時通訊,而無需修改任何現有的軟件和硬件。
4、在增減設備時,完全不需要手動設置任何Modbus參數。在實際應用時,是透明的存在,不需要用戶做任何干預。
5、Modbus多主機云服務軟件也可以在局域網、VPN網絡內使用,如需在這兩類網絡內使用,請聯系我公司。
下圖為一天廣聯Modbus多主機云服務的功能說明
AiGW300產品描述
配置 | 描述 |
CPU/內存 | 32位高性能CPU/32M內存 |
端口數量 | 共3個端口,其中1、2口為RS232/RS485兩用設計(切換使用),第3口固定為RS485口。 |
RS232 | 三線制RS232串口,采用工業級MAX202E芯片,具備ESD15KV及600W浪涌保護 |
RS485 | 增強型RS485串口,每端口最多可連接64個下位機。采用工業級RS485芯片,具備ESD15KV及600W浪涌保護。 |
端口性能 | 速度:1200-115200bps,可自定義速率,數據位:5、6、7、8,停止位:1、2,校驗位:無、奇、偶。各個端口可單獨設置參數。 |
以太網 | 1個10/100Mbps以太網接口。支持TCP\IP、UDP、DHCP協議。 |
網絡模式 | 可以支持Server、Client、UDP模式。支持Server、Client兩種模式混合運行。 |
通訊模式 | 1、2個串口主機同時讀寫1條RS485總線或1個RS232設備的Modbus多主機通訊應用。 2、可直接替換集線器的“智能Modbus交換機”模式 3、可直接替換普通串口服務器的“串口共享服務器”模式 4、普通串口服務器模式 上述在所有模式中,以太網口固定作為主機接口,同時支持Modbus TCP和Modbus RTU協議。每個串口均支持多個以太網主機同時讀寫數據,并且可以提供Modbus多主機云服務支持。 |
網絡性能 | 在Modbus多主機通訊方案下,最多同時支持256個TCP/IP連接,每個串口支持32個TCP/IP連接同時通訊。 |
Modbus多主機云服務 | 通過一天廣聯多Modbus多主機云服務,可實現多主機通過公網同時讀寫下位機數據。主機可以是電腦、PLC、手機等。 |
管理 | 中文Telnet管理。 |
安全 | 內置IP過濾,可支持8個認證IP。 |
供電 | DC8~36V/最高3W功耗,可定制為DC8~48V,具備600W浪涌、超壓、防接反、高頻防護。 |
安裝方式 | 同時支持安裝耳及導軌安裝方式。 |
可靠性 | 工業級4層PCB設計,全部原裝器件,獨立的外置看門狗,電路板與外殼高度絕緣設計。 |
工作環境 | 溫度:-35~80℃,濕度:5% ~95% RH,無凝露。 |
虛擬串口驅動軟件 | 提供Xframe驅動軟件, Xframe提供企業級的管理樹界面,輕松管理數百個虛擬COM口,并支持Server與Client混合運行。 |
保修 | 質保5年,終身維護,具體以我公司的《產品保修規定》為準。 |
