| 產品名稱： | TC300E CAN-bus RS232 RS485 以太網綜合網關 多信號一網同傳 高性價比 |
|---|---|
| 規 格： | |
| 產品備注： | TC300E是一款為物聯網和工業4.0打造的多網口、多功能CAN-bus網關，此產品同時集 |
| 產品類別： | TC300E 3網口 CAN 232 485綜合網關 |
| 點擊量： | 1017 |
我們在CAN-bus通訊產品研發領域有超過5年的豐富經驗，擁有多項優化技術，是最早生產同時集成CAN-bus、RS232、RS485、多以太網網口產品的廠商。
TC300E產品同時集成了1路CAN-bus、1路RS485、1路RS232，3個10/100Mbps網口，支持DC8~36V寬壓供電，支持DIN30導軌或壁掛式安裝耳的兩種安裝方式。
TC300E產品以高可靠性、高性價比、多信號接口為首要設計目標。產品的CAN-bus端口采用工業級磁耦隔離設計，RS232、RS485端口均為工業級保護設計，工業級四層PCB設計。
由于TC300E產品集成了3網口高性能工業級以太網交換機，所以用戶無需購買額外的網絡設備，只靠TC300E本身就可實現自組以太網，從而實現低成本、輕資產、高性能的四網同傳的通訊方案。
廣泛用于：智能電網、繼電保護、高鐵、高速電子標簽分揀、門禁、冶金等各種領域。
TC300E單臺設備支持多種協議轉換方案，使工程師可以輕松應對各類CAN-bus、RS232、RS485通訊需求。有效保護用戶的硬件投資。
TC300E產品支持下列傳輸模式：
模式1:同時支持CAN-bus轉以太網,RS485轉以太網,RS232轉以太網
模式2:同時支持CAN-bus轉RS485,RS232轉以太網
模式3:同時支持CAN-bus轉RS232,RS485轉以太網
模式4:支持CAN-bus轉以太網,串口禁用（出廠默認）
TC300E支持2臺設備配對使用，可利用2臺TC300E通過以太網在兩地間同時透傳CAN-bus、RS232、RS485數據。
TC300E具備開創性的3網口設計，在使用方面具備下列優勢：
1、實現以太網為主干，CAN-bus、RS232、RS485總線為分支的組網形式。
2、通過自組的主干以太網，以前所未有的速度同時傳輸CAN-bus、RS485、RS232數據。
3、利用以太網可以任意進行分支、級聯特性，徹底解決CAN-bus、RS485總線分支通訊及RS232聯網通訊的難題，最多可級聯多達150臺TC300E設備。
4、具備故障隔離功能，任意節點的總線故障將被限制在所屬的TC300E設備中，不會影響整個系統通訊。
5、實現自組網而無需額外的交換機，并且可降低總成本及故障率。
1、CAN-bus、RS232、RS485轉以太網模式
TC300E出廠時為CAN轉以太網模式，RS232、RS485串口為禁用狀態。
在使用CAN-bus轉以太網功能時，通常需要用戶自行設計上位機軟件。我們建議用戶使用Socket方式編程，直接通過IP和端口訪問TC300E產品，這樣可以達到最高的效率。
如果存在編程難度，可以使用標準的COM口編程，通過Xframe軟件將TC300E映射出虛擬COM口后，即可使用這些COM口與CAN-bus通訊。
RS232、RS485可以通過映射虛擬COM口方式使用，也可以通過Socket編程，以IP和端口號方式訪問。
使用Socket編程，通過IP加端口方式通訊的效率最高，也不需要運行任何其他額外的驅動。虛擬串口方式需要一直運行Xframe軟件，效率相對較差。
CAN-bus、RS232、RS485與以太網之間的數據轉發是透明的，TC300E不會對原始數據做任何修改。CAN轉以太網時，在TCP/IP端需要使用我公司TTC協議與TC300E進行雙向數據交換，CAN轉RS232、RS485時，串口端也使用我公司的TTC協議進行雙向數據交換。RS232、RS485轉以太網時支持透明轉發和Modbus RTU/TCP雙向轉換兩種模式。TTC協議詳細內容請查看說明書。
此模式支持下列網絡協議：TCP/IP Server、TCP/IP Client、UDP。
出廠時為Server模式，CAN端口對應TCP/IP的6020端口。如果啟用了RS232、RS485端口，則RS232對應6030端口，RS485對應6031端口
TC300E產品集成3個支持分支、級聯的10/100Mbps網口，可自組以太網。3個網口的功能相同，均可互相連接，并無上下行之分。最多可分支、級聯150臺TC300E設備。

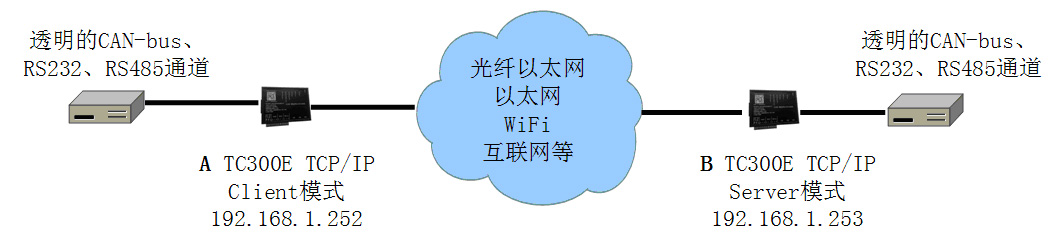

2、配對使用2個TC300E，利用以太網在兩端建立透明的CAN通道
將一臺TC300E（A）配置為Client模式，另一臺TC300E配置為Server模式（B），將Server的IP地址設置進A中，A會主動連接B，如果連接成功，即可完成配對。如果是跨網段訪問，A、B設備都必須正確設置網關地址。
CAN端口參數以A、B所設置的CAN端口參數為準，兩臺TC300E的CAN端口參數可以不一致，但必須與所連接的CAN-bus設備參數一致。
圖中兩臺TC300E所連接的CAN-bus設備之間可以相互收發數據。即兩臺TC300E組成了1個CAN-bus對CAN-bus的透明通道。
此模式下如果啟用了TC300E的RS232、RS485口（模式1），RS232、RS485也可組成透明通道，用于透傳RS232、RS485數據。
下圖為連接圖

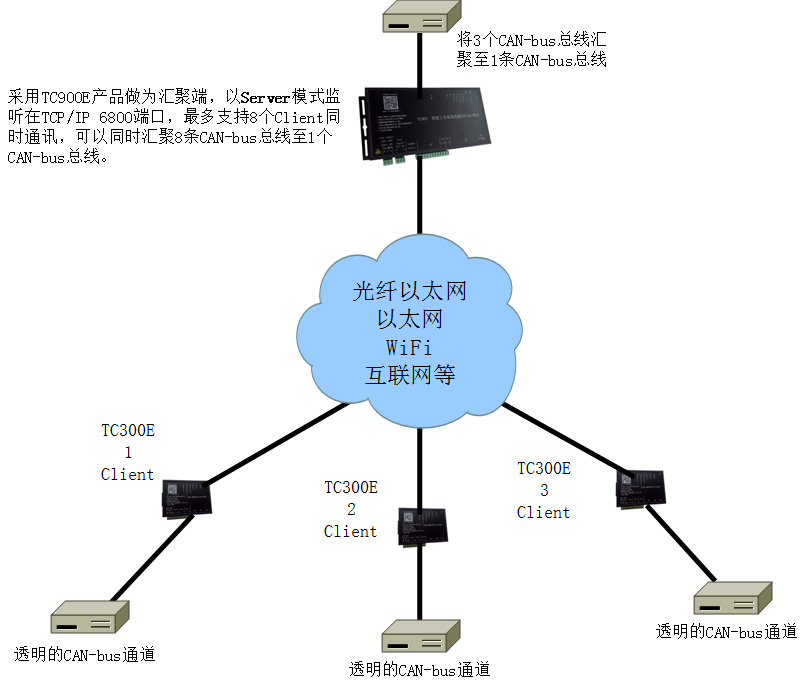

3、匯聚多臺TC300E至1個TC900E的CAN-bus端口
此方案目的是，通過以太網，將分散在遠端的多條CAN-bus總線匯聚到中心端的1條CAN-bus總線，然后接入到控制主機。
控制主機只要通過1個CAN-bus接口即可與分散在遠端的多條CAN-bus總線同時通訊。
中心端采用TC900E智能CAN-bus網關，工作在TCP/IP Server模式，最多可支持8個客戶端連接，可支持8臺TC300E匯聚至1個CAN-bus端口。
遠程接入點采用TC300E，工作在TCP/IP Client模式，用于將CAN-bus總線轉換成以太網數據。所有的TC300E設備都通過以太網連接至一臺TC900E，實現匯聚。
連接圖如下：
TC300E產品描述
配置 | 描述 |
CAN-bus接口 | 1路CAN2.0A/B端口，采用工業級隔離設計。 |
CAN-bus端口性能 | 支持5kbps～1Mbps，內置CAN標準規定的全部標準速率，并預置常用非標準速率。可自定義速率。3000幀/秒轉發性能。 CAN-bus端口以透明方式與網絡或RS232、RS485端口進行雙向數據轉發，采用TTC協議，以幀對幀方式進行數據轉發。 |
RS232 | 1個三線制RS232全雙工端口，采用工業級MAX202E芯片，具備ESD15KV及600W浪涌保護。 |
RS485 | 1個獨立的RS485半雙工端口，每端口最多可連接64個下位機。采用工業級RS485芯片，具備ESD15KV及600W浪涌保護。 |
RS232\RS485端口性能 | 速度：1200-115200bps，可自定義速率，數據位：5、6、7、8，停止位：1、2，校驗位：無、奇、偶。各個端口可單獨設置參數。 RS232和RS485為獨立端口，可同時工作。 |
支持的協議轉換方案 | 1-CAN-bus轉網絡,RS485轉網絡,RS232轉網絡 2-CAN-bus轉RS485,RS232轉網絡 3-CAN-bus轉RS232,RS485轉網絡 4-CAN-bus轉網絡,串口禁用（出廠默認） 出廠時默認為Server 模式的CAN-bus轉以太網轉換方案。 |
CAN-bus數據轉發方式 | CAN-bus端口以透明方式與以太網、RS232、RS485進行雙向數據轉發，采用TTC協議，以幀對幀方式進行數據轉發。 從CAN-bus收到一幀數據，會立即封裝成TTC協議幀（固定每幀20字節）轉發至以太網、RS232、RS485。從以太網、RS232、RS485收到一幀TTC協議數據（固定每幀20字節），也會立即向CAN-bus發送一幀。 |
網絡運行模式 | 可以支持Server、Client、UDP模式。 默認為多線程無阻塞Server模式，具備獨立的Server端口監聽線程，可以隨時新建TCP/IP連接，徹底解決由于網絡物理斷線，造成TCP/IP端口阻塞而無法快速重建通訊的問題。 |
以太網口 | 3個10/100Mbps以太網接口，支持自組網，支持級聯、分支。支持任何符合10/100Mbps的以太網設備接入。 |
管理 | 中文Telnet管理。 |
網絡安全 | 內置IP過濾，最多設置8個認證IP。 |
電源 | DC8～38V 3.5W端子式接口，現場供電。工業級保護設計。可定制為DC8～48V供電。 |
安裝方式 | 支持安裝耳或導軌方式安裝。 |
保護標準 | CAN-bus端口防護：350W保護，符合IEC 61000?4?2 (ESD) Level 4，IEC 61000?4?4 (EFT) 40 A – 5/50 ns，IEC 61000?4?5 (Lighting) 8.0 A (8/20us)。并且采用磁耦隔離設計。 電源：600W浪涌保護。 系統：外置看門狗。 |
運行環境 | 溫度：-35-80℃，濕度：5% - 95% RH，無凝露。 |
驅動軟件 | 提供Xframe軟件，用于配置產品及建立虛擬串口。 |
保修 | 質保5年，具體以《產品保修規定》為準。 |
