AiGW810是功能強大的智能Modbus多主機網關產品，基本架構采用32位CPU和32M內存,集成8個具備工業級保護的RS232/RS485兩用串口，多達4個工業級10/100Mbps以太網端口，支持AC265～85V和DC8～36V工業級雙電源供電系統，標準1U機箱，工業級4層PCB設計。

AiGW810集成的以太網端口均可支持級聯。多臺AiGW810可以用手拉手方式進行級聯，自行組成以太網網絡，級聯的以太網網線最長為100米。此網絡也可以接入任何標準的10/100Mbps以太網設備，例如：我公司的GL-IO、AiMaster產品、電腦、攝像頭、WIFI AP等。

AiGW810具備自學習算法，全自動運行，可主動輪詢和緩沖下位機數據。多主機同時讀寫下位機時及多主機云服務通訊時，無需手動配置任何Modbus參數，并且可達到不低于直連的實時性能。

AiGW810支持下列通訊方案：
1、多個串口主機和以太網主機同時讀寫一個串口下位機或總線模式。
2、多個串口主機和以太網主機同時讀寫多個串口下位機模式。例如，可配置為3主機讀寫5下位機總線，2主機讀寫6下位機總線，等等。
3、可直接替換集線器的“智能Modbus交換機”模式，替換后，在無需修改任何軟件、硬件前提下，可立即實現多主機同時讀寫下位機功能。
4、可直接替換普通串口服務器的“串口共享服務器”模式，替換后，在無需修改任何軟件、硬件前提下，立即實現多主機同時讀寫下位機功能。
5、普通串口服務器模式

上述在多主機通訊模式中，以太網口固定作為主機接口，同時支持Modbus TCP和Modbus RTU協議。

以太網口支持“一天廣聯Modbus多主機云服務”，此服務可支撐全國范圍的多主機同時讀寫Modbus RTU總線。并且系統具備主機鑒權、控制權限劃分、下位機管理等管理特性。

AiGW810已經廣泛的應用于：智能供暖系統、智能電站、綜合配電柜系統、多上位機DCS系統、代替串口服務器、代替集線器、代替通訊管理機、舊系統擴展等各類項目。

串口下位機可以是任何廠家Modbus RTU設備,例如電表、水表、數據采集器等。

串口主機可以是任何廠家的PLC、觸摸屏，電腦軟件等，只要支持Modbus RTU協議的即可通訊。

網口主機可以是任何支持Modbus TCP、Modbus RTU的觸摸屏、組態軟件、PLC等。

單擊下載AiGW810說明書

配置軟件xframe

1、多個串口主機和網口主機同時讀寫1個串口下位機模式

下圖為常見的單主機控制系統，數據無法共享，存在數據孤島的問題。

下圖為加入AiGW810網關后，可立即擴展出多個串口主機、最多100個以太網主機、6個云服務主機。

AiGW810具備自學習算法，全自動運行。多主機同時讀寫下位機時及多主機云服務通訊時，無需手動配置任何Modbus參數，并且可達到不低于直連的實時性能。

此方案使用第1個端口作為下位機端口，連接Modbus RTU下位機總線。剩余的7個端口和以太網端口與主機連接。

注意！AiGW810出廠時所有串口波特率均為9600,n,8,1。如果主機、與上位機的串口也是9600,n,8,1，則不需要做任何設置，按照下圖方法連接即可工作。
如果主機也需要使用以太網Modbus TCP進行通訊，只要將AiGW810的IP修改為與主機一個網段，然后主機直接連接至AiGW810的502端口即可進行通訊。

2、“智能Modbus交換機”模式，直接替換集線器，立即實現多主機同時讀寫多下位機數據。

“智能Modbus交換機”模式可直接替換現有的集線器，無需修改現有的軟件和下位機硬件，可使現有系統立即具備多主機讀寫能力，并且可成倍提高輪詢效率，減小輪詢延遲，隔離總線錯誤數據。

由于傳統的RS485總線是半雙工通訊，導致主機每次輪詢只能讀寫一個下位機的數據，所以通訊速度會隨著下位機數量增加而逐漸變慢。而普通的RS485集線器只相當于提升總線驅動能力，只能增加下位機數量，而對提升通訊速度無任何幫助。

下圖為傳統的主機直連下位機方式

下圖為傳統的主機經過集線器連接多臺下位機的方式，集線器只能增加下位機數量，并不能提高通訊速度和主機數量。

下圖中，使用AiGW810網關直接替換串口集線器，使系統立即具備多主機同時讀寫能力。并且網關的7個串口可以同時輪詢下位機數據，所以可以將通訊速度提高7倍。
如果以傳統方式全部輪詢一次下位機需要7秒，那么在采用AiGW810智能網關后，可將輪詢時間減小為1秒。
下圖中7個串口設置為下位機模式，第8個串口設置為主機模式用于PLC、電腦、觸摸屏等串口主機讀寫下位機數據。

如下圖所示，此方案在接線方式上與傳統的串口集線器相同，但是可以實現多主機同時讀寫多個下位機總線，并且可以達到不低于直連的實時性能。

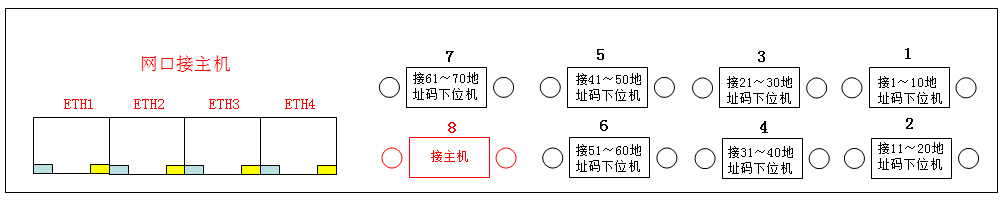

下圖中，第8口和網口均為主機接口，其他接口為下位機接口，并且每個下位機口都分配有一個地址碼范圍。

主機口數量可以根據需要進行增加，例如，也可以將第6、7口設置為主機口，多個主機口可以同時讀寫下位機數據，而無需設置任何Modbus參數。

此模式下，網口最多可支持100個TCP/IP連接，可支持100個網絡主機同時讀寫下位機數據。

3、“串口共享服務器”模式，直接替換普通串口服務器，串口支持多主機同時讀寫數據。

此模式下，AiGW810接線方式、軟件使用方式與普通串口服務器相同。但“串口共享服務器”模式可以實現每個串口都支持多臺主機同時讀寫數據。
普通的串口服務器，為每個串口建立1個或多個TCP/IP連接，即使可以建立多個TCP/IP連接，由于受串口通訊限制，這些連接無法同時讀寫1個串口下位機總線。
下圖的普通串口服務器每個串口只能允許一個主機讀寫數據。

而AiGW810的“串口共享服務器”模式可以打破這種限制，通過為每個串口都建立自學習式主動輪詢線程的方式，實現了每個串口可以建立多個TCP/IP連接，并且這些連接可以并發的讀寫下位機總線數據。

因此AiGW810可以直接替換串口服務器，立即使系統具備多主機通訊能力，而無需改變現有的接線及主機軟件。

AiGW810具備自學習算法，全自動運行。多主機同時讀寫下位機時及多主機云服務通訊時，無需手動配置任何Modbus參數，并且可達到不低于直連的實時性能。

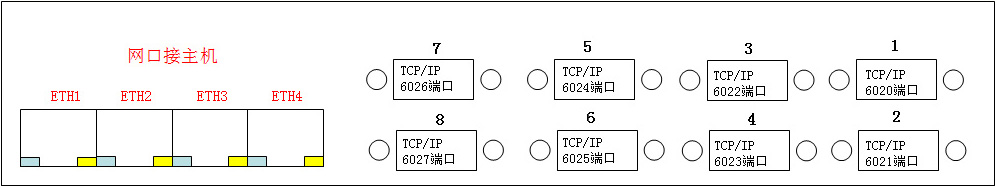

AiGW810“串口共享服務器”模式默認的端口分配如下，每個端口都支持并發最多32個TCP/IP連接同時讀寫下位機數據。

串口1～8分別對應6020～6027端口，每個端口可并發支持最多32個TCP/IP連接。

4、普通串口服務器模式。所有串口或部分串口可設置為普通串口服務器用法。

AiGW810的普通串口服務器模式，相當于一個標準的8口RS232/485兩用串口服務器，此模式僅用于兼容，無法發揮AiGW810產品的智能Modbus多主機通訊功能。

5、AiGW810智能網關與一天廣聯Modbus多主機云服務整合方案

AiGW系列智能網關產品均提供“一天廣聯Modbus多主機云服務”30天免費體驗，體驗期間的所有功能均無限制。如需體驗“一天廣聯Modbus多主機云服務”，請聯系我公司。

一天廣聯Modbus多主機云服務，是同時包括云服務器、Modbus多主機云網關軟件、數據傳輸硬件、前期調試、后期運維的一站式產品。

其產品設計目標是，使現有的或新建的Modbus RTU串口系統，立即具備最先進的云端多主機通訊功能。

此服務可支撐全國范圍的多主機同時讀寫Modbus RTU總線。并且系統具備主機鑒權、控制權限劃分、下位機管理等管理特性。

此產品基于自學習式算法研發，全自動運行，無需設置手動任何Modbus參數，即可實現通過云端多主機同時讀寫Modbus RTU下位機數據。并具備故障隔離，優化通訊等各類算法。也可解決主機端軟件通訊在遇到故障設備時容易卡頓的問題。

此產品在實現各類云服務功能的同時，也做到了與現有系統的完全的無縫兼容，可以有效的保護用戶資產。

其體現在：

1、 完全兼容組態軟件，無論是正在運行的還是新編寫的組態軟件，只要支持Modbus TCP、Modbus RTU通訊協議均可立即使用此產品，而無需做任何修改。其他任何支持Modbus TCP、Modbus RTU的主機軟件，也同組態軟件一樣，可立即使用此云服務產品，無需做任何修改。可以做到對用戶軟件資產的完全保護。

2、兼容Modbus RTU串口產品，使數以億計的Modbus電表、水表、溫控器等相關設備立即具備云端多主機讀寫能力，而無需修改任何硬件，可以做到對硬件資產的完全保護。

3、不影響現有主機通訊，只需在Modbus RTU串口總線上連接一個AiGW系列智能網關，即可支持現場主機（如PLC、HIM、電腦等）與云端同時通訊，而無需修改任何現有的軟件和硬件。

4、在增減設備時，完全不需要手動設置任何Modbus參數。在實際應用時，是透明的存在，不需要用戶做任何干預。

5、Modbus多主機云服務軟件也可以在局域網、VPN網絡內使用，如需在這兩類網絡內使用，請聯系我公司。

下圖為一天廣聯Modbus多主機云服務的功能說明

AiGW810產品描述
