| 產品名稱： | TC600G CAN-bus RS232 RS485 光纖以太網網關 2光2電以太網交換機 高性價比 |
|---|---|
| 規 格： | |
| 產品備注： | CAN RS232 RS485 以太網數據四網同傳或信號互轉。 |
| 產品類別： | TC600G 2光2電以太網 CAN 232 485轉光 |
| 點擊量： | 4420 |
我們?cè)贑AN-bus通訊產品研發領域有超過5年的豐富經驗，擁有多項優化技術，是最早生產同時集成CAN-bus、RS232、RS485、以太網光口、電口產品的廠商。
TC600G同時集成了2個10/100Mbps光以太網接口、2個10/100Mbps電以太網接口，1個CAN-bus接口、1個RS485接口、1個RS232接口，可同時傳輸五種信號。實現了五網同傳。
TC600G具備2個支持手拉手級聯的光以太網接口。無需其他額外的網絡設備，即可實現長距離、高可靠性、高抗干擾性的光通訊組網，有效的降低方案成本。
廣泛用于：礦井、隧道、管道、智能路燈、智能建筑等各類長距離、連續性的數據采集和控制系統。也可以用于替換現有銅纜信號線，解決穿越強干擾區和雷害頻繁區域造成的數據干擾、設備損壞等問題。
TC600G單臺設備支持多種協議轉換方案，使工程師可以輕松應對各類CAN-bus、RS232、RS485通訊需求。有效保護用戶的硬件投資。
TC600G產品支持下列傳輸模式：
模式1:同時支持CAN-bus轉以太網,RS485轉以太網,RS232轉以太網
模式2:同時支持CAN-bus轉RS485,RS232轉以太網
模式3:同時支持CAN-bus轉RS232,RS485轉以太網
模式4:支持CAN-bus轉以太網,串口禁用（出廠默認）
此方案具備如下優勢：
1、 無中繼傳輸距離長。兩點間通訊距離可達40公里而無需中繼，適用于礦井、隧道、管道等各類長距離連續性的數據傳輸。
2、 可靠性高，抗干擾性極強。光信號不受電信號影響，在穿越強干擾區（例如變頻器、電機附近）或與220V、380V動力電系統共用管道時，對數據傳輸不會造成任何影響。也可以直接穿越某些雷害頻繁的山區、丘陵地帶或建筑物的高處。
3、 多樣化的信號類型。實現了CAN-bus、RS485、RS232、以太網、光以太網的五網同傳。
4、 節約成本，實現輕資產運營。無需額外的網絡設備即可實現全網光通訊，有效的節省了系統成本。
TC600G應用圖
1、CAN-bus、RS232、RS485轉以太網模式
TC600G出廠時為CAN轉以太網模式，RS232、RS485串口為禁用狀態。
在使用CAN-bus轉以太網功能時，通常需要用戶自行設計上位機軟件。我們建議用戶使用Socket方式編程，直接通過IP和端口訪問TC600G產品，這樣可以達到最高的效率。如果存在編程難度，可以使用標準的COM口編程，通過Xframe軟件將TC600G映射出虛擬COM口后，即可使用這些COM口與CAN-bus通訊。
RS232、RS485可以通過映射虛擬COM口方式使用，也可以通過Socket編程，以IP和端口號方式訪問。
使用Socket編程，通過IP加端口方式通訊的效率最高，也不需要運行任何其他額外的驅動。虛擬串口方式需要一直運行Xframe軟件，效率相對較差。
CAN-bus、RS232、RS485與以太網之間的數據轉發是透明的，TC600G不會對原始數據做任何修改。CAN轉以太網時，在TCP/IP端需要使用我公司TTC協議與TC600G進行雙向數據交換，CAN轉RS232、RS485時，串口端也使用我公司的TTC協議進行雙向數據交換。RS232、RS485轉以太網時支持透明轉發和Modbus
RTU/TCP雙向轉換兩種模式。TTC協議詳細內容請查看說明書。此模式支持下列網絡協議：TCP/IP Server、TCP/IP Client、UDP。
出廠時為Server模式，CAN端口對應TCP/IP的6020端口。如果啟用了RS232、RS485端口，則RS232對應6030端口，RS485對應6031端口

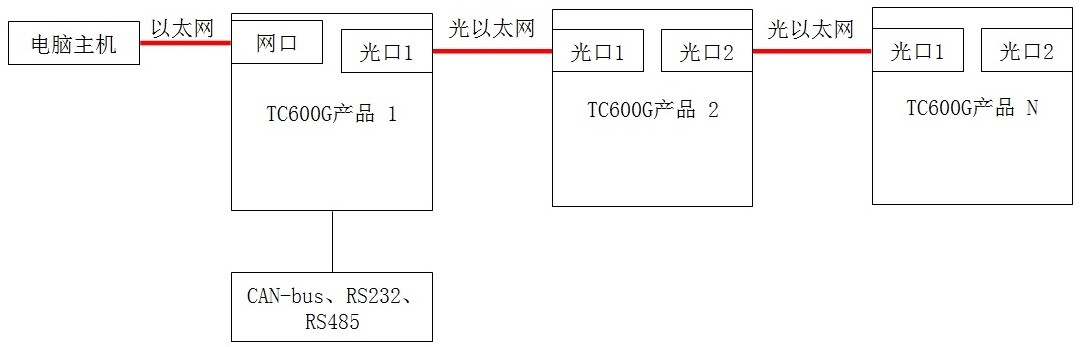

TC600G產品支持通過2個光口進行光纖手拉手級聯，兩臺TC600G之間光纖通訊距離可達40公里，最多可級聯150臺TC600G產品。
2、配對使用2個TC600G，利用以太網在兩端建立透明的CAN通道
圖中兩臺TC600G所連接的CAN-bus設備之間可以相互收發數據。即兩臺TC600G組成了1個CAN-bus對CAN-bus的透明通道。
此模式下如果啟用了TC600G的RS232、RS485口（模式1），RS232、RS485也可組成透明通道，用于透?jìng)鱎S232、RS485數據。
工作原理：
將一臺TC600G（A）配置為Client模式，另一臺TC600G配置為Server模式（B），將Server的IP地址設置進A中，A會主動連接B，如果連接成功，即可完成配對。
如果是跨網段訪問，A、B設備都必須正確設置網關地址。
CAN端口參數以A、B所設置的CAN端口參數為準，兩臺TC600G的CAN端口參數可以不一致，但必須與所連接的CAN-bus設備參數一致。
兩臺TC600G在使用光口配對時，最長通訊距離可達40公里，并且不受雷擊、電磁干擾影響。

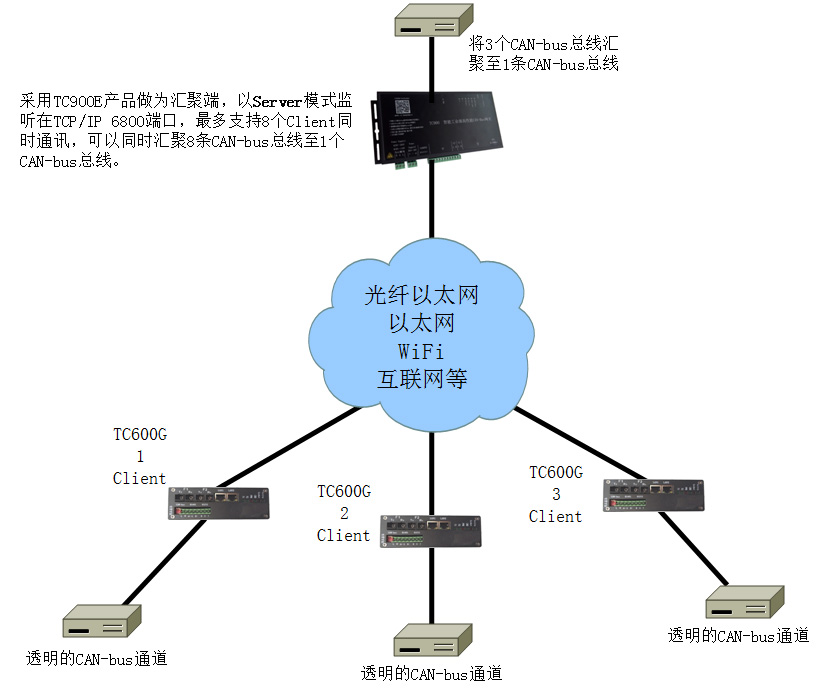

3、匯聚多臺TC600G至1個TC900E的CAN-bus端口
此方案目的是，通過以太網，將分散在遠端的多條CAN-bus總線匯聚到中心端的1條CAN-bus總線，然后接入到控制主機。
控制主機只要通過1個CAN-bus接口即可與分散在遠端的多條CAN-bus總線同時通訊。
中心端采用TC900E智能CAN-bus網關，工作在TCP/IP Server模式，最多可支持8個客戶端連接，可支持8臺TC600G匯聚至1個CAN-bus端口。
遠程接入點采用TC600G，可以直接通過光纖傳輸數據，工作在TCP/IP Client模式，用于將CAN-bus總線轉換成以太網數據。所有的TC600G設備都通過以太網連接至一臺TC900E，實現匯聚。
連接圖如下：
TC600G產品描述
配置 | 描述 |
CAN-bus接口 | 1路CAN2.0A/B端口，采用工業級隔離設計。 |
CAN-bus端口性能 | 支持5kbps～1Mbps，內置CAN標準規定的全部標準速率，并預置常用非標準速率。可自定義速率。3000幀/秒轉發性能。 CAN-bus端口以透明方式與網絡或RS232、RS485端口進行雙向數據轉發，采用TTC協議，以幀對幀方式進行數據轉發。
從CAN-bus收到一幀數據，會立即封裝成TTC協議幀轉發至網絡或RS232、RS485。從網絡或RS232、RS485收到一幀TTC協議數據，也會立即向CAN-bus發送一幀。 |
RS232 | 1個三線制RS232全雙工端口，采用工業級MAX202E芯片，具備ESD15KV及600W浪涌保護。 |
RS485 | 1個獨立的RS485半雙工端口，每端口最多可連接64個下位機。采用工業級RS485芯片，具備ESD15KV及600W浪涌保護。 |
RS232\RS485端口性能 | 速度：1200-115200bps，可自定義速率，數據位：5、6、7、8，停止位：1、2，校驗位：無、奇、偶。各個端口可單獨設置參數。
RS232和RS485為獨立端口，可同時工作。 |
支持的協議轉換方案 | 1-CAN-bus轉網絡,RS485轉網絡,RS232轉網絡 2-CAN-bus轉RS485,RS232轉網絡 3-CAN-bus轉RS232,RS485轉網絡 4-CAN-bus轉網絡,串口禁用（出廠默認） 出廠時默認為Server 模式的CAN-bus轉以太網轉換方案。 |
CAN-bus數據轉發方式 | CAN-bus端口以透明方式與以太網、RS232、RS485進行雙向數據轉發，采用TTC協議，以幀對幀方式進行數據轉發。 從CAN-bus收到一幀數據，會立即封裝成TTC協議幀（固定每幀20字節）轉發至以太網、RS232、RS485。從以太網、RS232、RS485收到一幀TTC協議數據（固定每幀20字節），也會立即向CAN-bus發送一幀。 |
網絡運行模式 | 可以支持Server、Client、UDP模式。 默認為多線程無阻塞Server模式，具備獨立的Server端口監聽線程，可以隨時新建TCP/IP連接，徹底解決由于網絡物理斷線，造成TCP/IP端口阻塞而無法快速重建通訊的問題。 |
以太網光口 | 2個10/100Mbps單模雙纖光以太網接口，最長通訊距離40公里。支持手拉手級聯，標準SC接口。 |
以太網電口 | 2個10/100Mbps電以太網接口，支持自組網，支持級聯、分支。支持任何符合10/100Mbps的以太網設備接入。 |
管理 | 中文Telnet管理。 |
網絡安全 | 內置IP過濾，最多設置8個認證IP。 |
電源 | DC8～38V 最大功耗15W，端子式接口，現場供電。工業級保護設計。 |
安裝方式 | 導軌安裝 |
保護標準 | CAN-bus端口防護：350W保護，符合IEC 61000?4?2 (ESD) Level 4，IEC 61000?4?4 (EFT) 40 A – 5/50 ns，IEC 61000?4?5 (Lighting) 8.0 A (8/20us)。并且采用磁耦隔離設計。 電源：600W浪涌保護。 系統：外置看門狗。 |
運行環境 | 溫度：-35-80℃，濕度：5% - 95% RH，無凝露。 |
驅動軟件 | 提供Xframe軟件，用于配置產品及建立虛擬串口。 |
保修 | 質保5年，終身維護，具體以《產品保修規定》為準。 |
