GL-IO8G同時集成了8路開關量輸入端口、8路繼電器輸出、1個RS485接口、1個RS232接口，2個10/100Mbps光以太網接口、2個10/100Mbps電以太網接口，可同時傳輸四種信號。實現了多種信號同時傳輸。

GL-IO8G集成了2個支持手拉手級聯的光以太網接口。無需其他額外的網絡設備，即可實現長距離、高可靠性、高抗干擾性的光通訊組網。兩臺GL-IO8G在使用光口連接時，兩臺設備間最長通訊距離可達40公里而無需中繼。從而實現低成本、輕資產、高性能的IO、串口綜合應用方案

GL-IO8G完全按照工業級產品設計，所有端口采用工業級保護設計，繼電器為單獨供電的設計，集成工業級高性能以太網光電交換機。整個產品具備極高的可靠性。

廣泛用于：礦井、隧道、管道、智能路燈、智能建筑等各類長距離、連續性的數據采集和控制系統。也可以用于替換現有銅纜信號線，解決穿越強干擾區、穿越雷害頻繁區域造成的數據干擾、設備損壞等問題。

單擊下載GL-IO8G以太網IO產品說明書

驅動及配置軟件xframe

光纖傳輸具備如下優勢：
1.無中繼傳輸距離長。兩點間通訊距離可達40公里而無需中繼，適用于礦井、隧道、管道、路燈、樓宇等各類長距離連續性的數據傳輸及現場控制方案。
2.可靠性高，抗干擾性極強。光信號不受電信號影響，在穿越強干擾區（例如變頻器、電機附近）或與220V、380V動力電系統共用管道時，對數據傳輸不會造成任何影響。也可以直接穿越某些雷害頻繁的山區、丘陵地帶或建筑物的高處。
3.多樣化的信號類型。實現了開關量IO、RS485、RS232、以太網的同時傳輸。
4.有效的節約成本。無需額外的網絡設備即可實現全網光通訊，有效的節省了系統成本，可實現輕資產綜合通訊方案。

GL-IO8G產品優勢如下：

1.支持8路開關量輸入，可檢測按鈕、開關的通斷。也可以直接檢測DC0～24V電壓，可直接連接PNP、NPN接口的傳感器。
2.支持8路150W繼電器輸出，可直接切換AC220V火線，可直接控制由AC220V驅動的交流接觸器。
3.集成1個232，1個RS485通用型串口，支持串口轉以太網功能和串口Modbus RTU控制本機硬件功能。
4.支持多主機同時通訊，網口支持Modbus TCP協議，最多4個主機同時通訊。串口支持Modbus RTU協議
5.支持配對使用通過以太網透傳IO量，支持開關量輸入狀態主動上傳。
6.采用多線程、多任務設計，所有功能均可同時運行。
7.集成2個10/100Mbps光，2個10/100Mbps電以太網交換機端口，可自組光以太網，支持光以太網手拉手級聯。
8.支持一天廣聯Modbus多主機云服務
9.工業級設計 經過大量實際工程驗證 穩定可靠

1、開關量輸入功能說明

內置多功能開關量輸入，自帶信號源，可檢測無源開關信號（干節點）的通斷，例如，檢測各類開關、防盜報警探頭、按鈕等的通斷。也可以直接檢測DC0～24V電壓信號（濕節點），例如，檢測光電傳感器PNP、NPN輸出信號狀態。同時支持輪詢和開關量主動上傳兩種工作方式。

純開關量干節點的開關量輸入接法

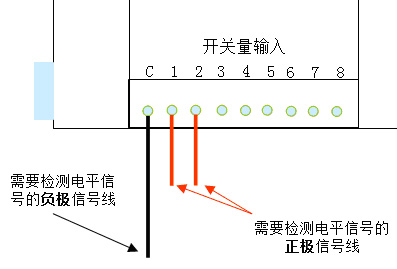

0~24V電壓PNP信號，濕節點開關量輸入接法

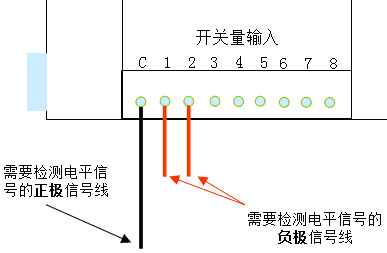

0~24V電壓NPN信號，濕節點開關量輸入接法

2、開關量輸出（繼電器）功能說明

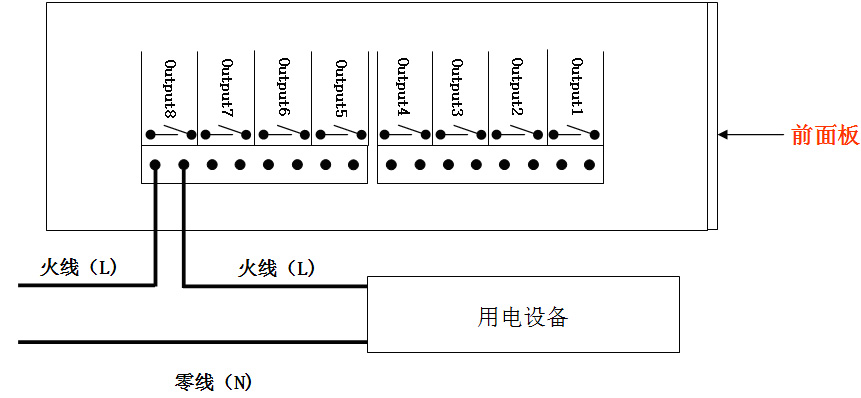

產品內置8個AC220V/150W大功率繼電器，可以直接控制AC220V火線，下圖為直接控制火線通斷的接線圖。

注意！GL-IO8G每路繼電器可切換的最大功率為250V/150W，請勿過載。如果受控設備功率超過150W，請外接交流接觸器。首先通過GL-IO8G控制交流接觸器，再由交流接觸器控制受控設備。

如果受控設備功率大于150W，則需要通過交流接觸器進行控制。

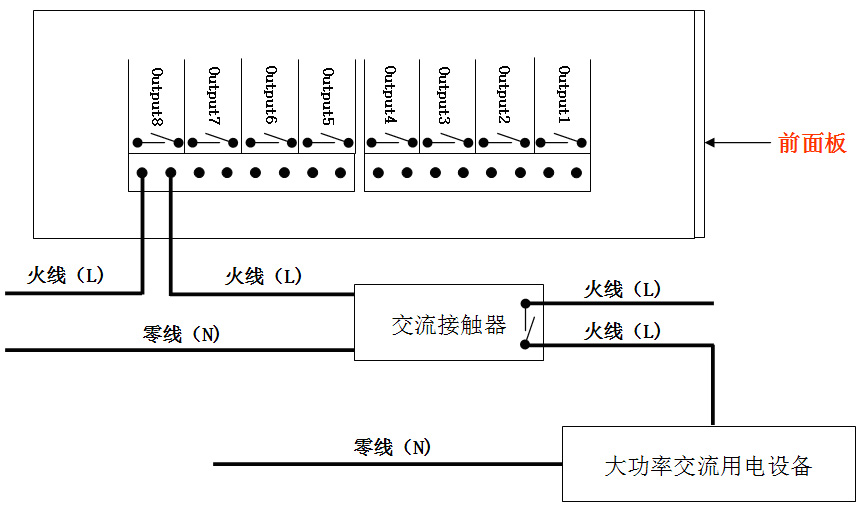

下圖為GL-IO8G通過交流接觸器控制大功率220V用電設備接線圖。

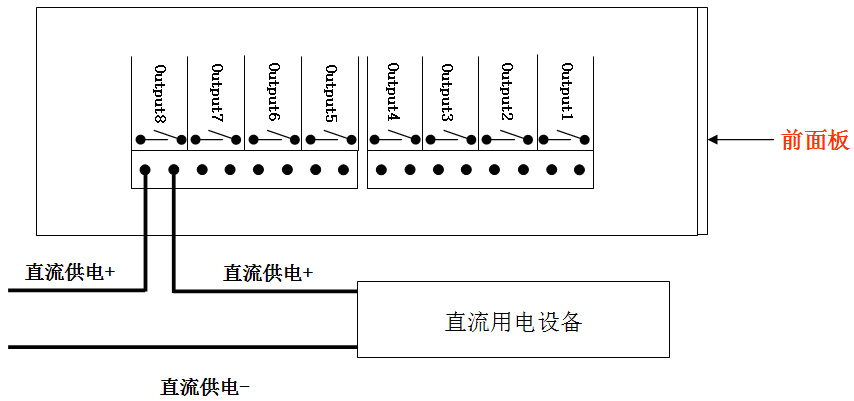

下圖為產品直接控制直流設備接線圖

3、多功能串口

串口支持下述幾個功能，不同的功能需要切換使用：

模式1：作為串口服務器使用，支持RS232、RS485數據轉以太網，并支持透傳或Modbus RTU/TCP雙向轉換兩種模式

模式2：用于控制本機硬件的串口，串口支持Modbus RTU協議，可作為下位機與控制主機連接。

模式3：作為配對串口，通過串口配對兩臺GL-IO8G，雙向透傳輸入、輸出狀態。

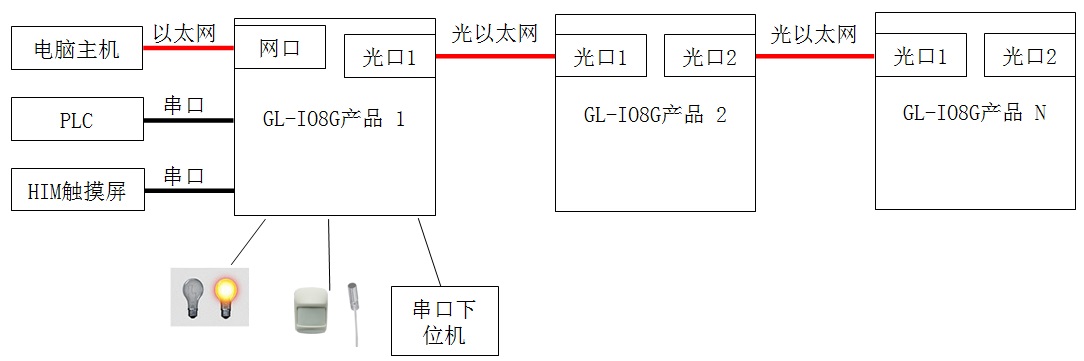

4、GL-IO8G通過光以太網手拉手級聯方案

GL-IO8G產品支持通過2個光口進行光纖手拉手級聯，用戶無需購買任何額外的網絡設備，即可實現光以太網組網。兩臺GL-IO8G之間光纖通訊距離可達40公里。最多可級聯150臺GL-IO8G產品

5、多主機同時訪問

GL-IO8G支持多主機訪問，允許多臺主機同時與GL-IO8建立TCP/IP連接并進行IO控制。

也可以1臺主機建立多個連接，同時與GL-IO8進行通訊，例如，1個連接用于讀取輸入，另1個連接用于控制輸出，可以極大的提高控制系統的實時性能。

GL-IO8G串口也可以設置為Modbus RTU串口，用于控制本機IO。串口與網口的控制功能可同時使用。

6、兩臺GL-IO8G通過光纖配對使用，通過光以太網透傳開關量

配對使用GL-IO8G，可以將本端GL-IO8G的IO狀態，串口數據透傳至另一端的GL-IO8G。

開關量輸入、輸出狀態透傳是雙向的，既可以將本地GL-IO8G的開關量輸入狀態，在對端GL-IO8G的繼電器還原。也可以將對端的開關量輸入狀態，通過本地繼電器還原。

串口數據也可以通過光以太網透傳至對端，而且數據也是雙向的，RS485為半雙工，RS232為全雙工透傳。

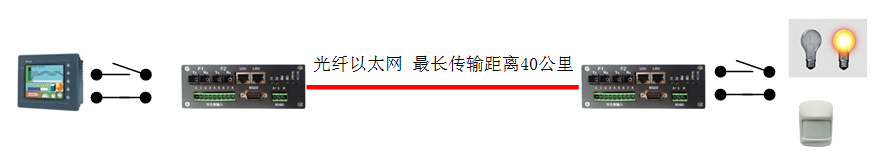

下圖為配對使用的連接圖，控制主機可以使用開關量通過光以太網控制遠端設備，而遠端開關量的狀態也可以傳輸給主機。使用光纖配對時，最長傳輸距離可達40公里。

7、GL-IO8G與一天廣聯Modbus多主機云服務整合方案

一天廣聯Modbus多主機云服務，是同時包括云服務器、Modbus多主機云網關軟件、數據傳輸硬件、前期調試、后期運維的一站式產品。

通過此云服務，可支撐全國范圍的多個控制主機同時對GL-IO產品進行控制。并且系統具備主機鑒權、控制權限劃分、下位機管理等管理特性。

控制主機類型包括：各類組態軟件、手機APP等。各類支持Modbus TCP\RTU的控制軟件均可直接使用。

云網關產品基于自學習式算法研發，全自動運行，無需設置手動任何Modbus參數，即可實現通過云端多主機同時對GL-IO產品進行控制。并具備故障隔離，優化通訊等各類算法。徹底解決主機端軟件通訊在遇到故障設備時容易卡頓的問題。

GL-IO8G產品與Modbus多主機云的方案優勢：

1、完全兼容組態軟件，無論是正在運行的還是新編寫的組態軟件，只要支持Modbus TCP、Modbus RTU通訊協議均可立即使用此產品。其他任何支持Modbus TCP、Modbus RTU的主機軟件，也同組態軟件一樣，可立即使用此云服務產品?？梢宰龅綄τ脩糗浖Y產的完全保護。

2、GL-IO8G的串口服務器功能兼容Modbus RTU串口產品，在支持IO控制的同時，也可以使數以億計的Modbus電表、水表、溫控器等相關設備立即具備云端多主機讀寫能力，而無需修改任何硬件，可以做到對硬件資產的完全保護。

3、在增減設備時，完全不需要手動設置任何Modbus參數。在實際應用時，是透明的存在，不需要用戶做任何干預。

4、超高性價比，使用低成本的普通以太網IO產品實現Modbus多主機云訪問。GL-IO8產品價格低廉，并且支持自組以太網，可為用戶節省網絡設備和布線相關費用。

注意！”GL-IO8G的串口服務器功能“本身不具備多主機通訊能力，此方案的串口Modbus多主機同時通訊能力，是由一天廣聯Modbus多主機網關軟件實現的，所以此功能不能為串口下位機在現場擴展出額外的主機端口。而GL-IO8的IO控制功能支持現場多串口、網口的多主機通訊。
