| 產品名稱： | TC600W CAN轉無線WiFi+以太網網關 |
|---|---|
| 規 格： | |
| 產品備注： | |
| 產品類別： | TC600W CAN、232、485轉WiFi網關 |
| 點擊量： | 1551 |
TC600W產品用于實現CAN總線及串口的無線WiFi組網及擴展。
產品同時集成了CAN、RS232、RS485端口和135Mpbs WiFi無線接口，支持AP及橋接模式，可支持2000個TCP/IP連接。同時集成了網口作為以太網通訊之用。
TC600W的通訊模式包括：CAN轉WiFi+以太網模式，CAN+串口轉WiFi+以太網模式，CAN轉RS232模式，CAN轉RS485模式。
說明書：單擊下載TC600W說明書
無線WiFi傳輸相比銅纜傳輸，具備下列優勢：

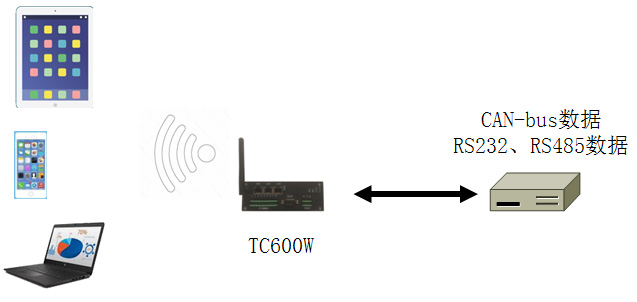

可以直接支持手機、平板、筆記本通過WiFi讀寫CAN數據。
WiFi可在移動的物體上（例如汽車或機器人）進行數據傳輸。
在無法布線現場，可以使用無線WiFi傳輸方式跨過此類現場，然后再轉為銅纜傳輸。
很多CAN、串口通訊故障都是由于銅纜信號線損壞老化造成的。可以通過改為無線WiFi傳輸，來修復此類故障。
產品用途：移動物體的CAN數據轉WiFi+以太網（例如車輛、機器人的CAN數據傳輸）。現有CAN系統的無線WiFi擴展（例如消防主機聯網、電子標簽等）。用于其他任何CAN系統的數據通訊。
TC600W的無線WiFi工作方式：
1、常規的CAN、串口轉以太網網關方式。TC600W可以將CAN、串口數據轉為WiFi傳輸，仍然采用IP+端口的通訊方式，與常規的CAN、串口以太網網關的用法相同。只要上位機軟件支持我公司的CAN轉以太網串口的TTC協議，即可使用此方式通訊。
2、 以無線WiFi一主對多從方式透傳任意格式的CAN數據。一臺TC600W作為主機設置為AP模式，其他TC600W作為從機，設置為WiFi橋接模式。主機TC600W的CAN口接到當前系統的CAN主機，從機TC600W的CAN口，接到當前系統的CAN從機。
下圖中，從TC600W主機CAN口收到的數據，將同時發送到所有從機的CAN口。任意從機CAN口的數據，也會發送至主機CAN口，這樣就實現了一主機對多從機的透明數據傳輸。注意！此模式下，從機之間無法交換數據。
任何符合CAN2.0A/B的CAN系統均可使用此方案進行無線WiFi組網及擴展，并且無需修改任何軟件及硬件。例如消防主機的聯網、CAN數據采集系統等。

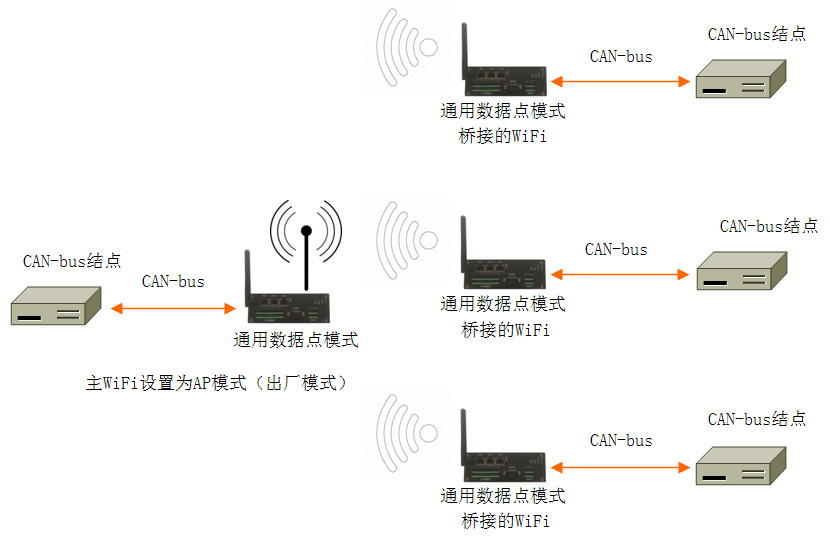

3、 以無線WiFi組建對等CAN網絡。將一臺TC600W設置為AP模式，其他TC600W設置為橋接模式，所有的TC600W均設置為“通用數據點”模式。
下圖中，任意一臺TC600W的CAN口數據將轉發至所有TC600W的CAN口，等效于組成了一個大型的CAN網絡。數據轉發是透明的。
任何符合CAN2.0A/B的CAN系統均可使用此方案進行無線WiFi組網及擴展，并且無需修改任何軟件及硬件。例如消防主機的聯網、CAN數據采集系統等。

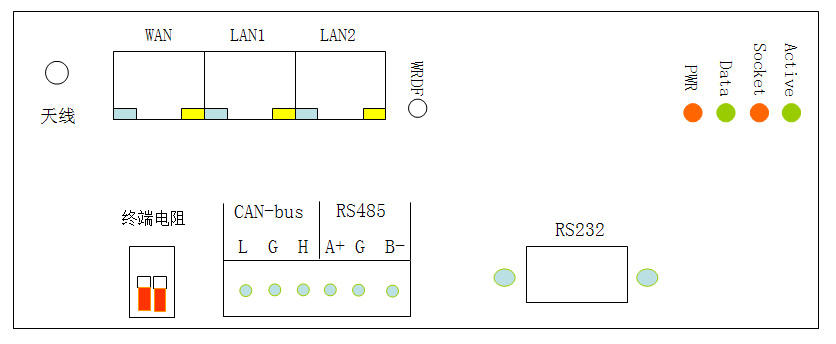

TC600W產品描述：
功能 | 配置 |
CAN-bus接口 | 1路CAN2.0A/B端口，采用工業級隔離設計。 |
CAN-bus端口性能 | 支持5kbps～1Mbps，內置CAN標準規定的全部標準速率，并預置常用非標準速率。可自定義速率。3000幀/秒轉發性能。 CAN-bus端口以透明方式與網絡或RS232、RS485端口進行雙向數據轉發，采用TTC協議，以幀對幀方式進行數據轉發。
從CAN-bus收到一幀數據，會立即封裝成TTC協議幀轉發至網絡或RS232、RS485。從網絡或RS232、RS485收到一幀TTC協議數據，也會立即向CAN-bus發送一幀。 |
RS232 | 1個三線制RS232全雙工端口，采用工業級MAX202E芯片，具備ESD15KV及600W浪涌保護。 |
RS485 | 1個獨立的RS485半雙工端口，每端口最多可連接64個下位機。采用工業級RS485芯片，具備ESD15KV及600W浪涌保護。 |
RS232\RS485端口性能 | 速度：1200-115200bps，可自定義速率，數據位：5、6、7、8，停止位：1、2，校驗位：無、奇、偶。各個端口可單獨設置參數。
RS232和RS485為獨立端口，可同時工作。 |
支持的協議轉換方案 | 1-CAN-bus轉網絡,RS485轉網絡,RS232轉網絡 2-CAN-bus轉RS485,RS232轉網絡 3-CAN-bus轉RS232,RS485轉網絡 4-CAN-bus轉網絡,串口禁用（出廠默認）
出廠時默認為Server 模式的CAN-bus轉以太網轉換方案。 |
網絡運行模式 | 可以支持Server、Client、UDP模式。 默認為多線程無阻塞Server模式，具備獨立的Server端口監聽線程，可以隨時新建TCP/IP連接，徹底解決由于網絡物理斷線，造成TCP/IP端口阻塞而無法快速重建通訊的問題。 |
WiFi及以太網 | 集成WiFi路由器，支持1個WAN口，2個LAN口，支持PPPOE撥號。WiFi路由器支持標準路由器模式、網橋模式、AP客戶端模式。 通過2個LAN口多臺TC600W可實現以太網級聯功能。同時也可接入任何符合10/100Mbps以太網的設備，比如路由器、攝像頭、電腦等 |
管理 | 中文Telnet管理。 |
網絡安全 | 內置IP過濾，最多設置8個認證IP。 |
電源 | DC8～38V 最大功耗2W，端子式接口，現場供電。工業級保護設計。 |
安裝方式 | 導軌安裝 |
保護標準 | CAN-bus端口防護：350W保護，符合IEC 61000?4?2 (ESD) Level 4，IEC 61000?4?4 (EFT) 40 A – 5/50 ns，IEC 61000?4?5 (Lighting) 8.0 A (8/20us)。并且采用磁耦隔離設計。 電源：600W浪涌保護。 系統：外置看門狗。 |
運行環境 | 溫度：-35-80℃，濕度：5% - 95% RH，無凝露。 |
