| 產品名稱： | GL-2ME3 3網口串口服務器 集成2個RS232\485通用串口 自組以太網 |
|---|---|
| 規 格： | |
| 產品備注： | 集成多網口可自組網 1路RS232 1路RS485 3個網口 |
| 產品類別： | GL-2ME3 3網口 RS232\485串口服務器 |
| 點擊量： | 203 |
GL-2ME3產品同時集成2個RS232/RS485兩用串口、3個10/100Mbps以太網端口，DC8~36V供電，采用工業級4層PCB。GL-2ME3歷經多年市場考驗，可同時兼顧超低成本及值得信賴的高可靠性。
GL-2M3集成了3個以太網交換機端口，用戶無需購買額外的網絡設備即可實現自組以太網，從而實現低成本、輕資產、高性能的串口通訊方案。
利用以太網強大的分支、級聯特性，可以不受限制的對串口總線進行分支、級聯。徹底解決串口通訊中各種擴展方面的難題。最多可級聯多達150臺GL-2ME3設備。
由于以太網和TCP/IP協議可以支持多點并發通訊，所以使用GL-2ME3構建的以以太網為主干，串口為分支的通訊系統的數據傳輸速度非常快。可將傳統串口總線通訊速度提高十幾倍。
廣泛用于：電力、隧道、軌道交通、門禁、物聯網等各類串口聯網領域。
串口工作模式：
1、高速數據透傳模式
2、Modbus RTU/TCP雙向轉換模式，無縫兼容各類組態軟件、PLC、儀器儀表等，支持一天廣聯Modbus多主機云服務。
串口類型模式：
2個可同時工作的RS23\RS485兩用串口，可根據需要切換為下列模式：
模式1：1個RS232和1個RS485
模式2：2個RS232
模式3：2個RS485
1、串口服務器用法
虛擬COM口通訊方式：主機通過虛擬串口訪問串口服務器，使用Xframe軟件建立一系列的虛擬COM口，這些虛擬COM口通過網絡與串口服務器的真實串口一一對應。現有的，使用COM口通訊的主機軟件，可立即使用這些虛擬COM口通過以太網與串口服務器所連接的串口下位機通訊。
IP+端口的Socket通訊方式：主機通過IP+Port方式訪問串口服務器的串口，這種方式無需運行任何虛擬串口軟件，但是需要主機軟件支持 IP+端口的通訊接口。

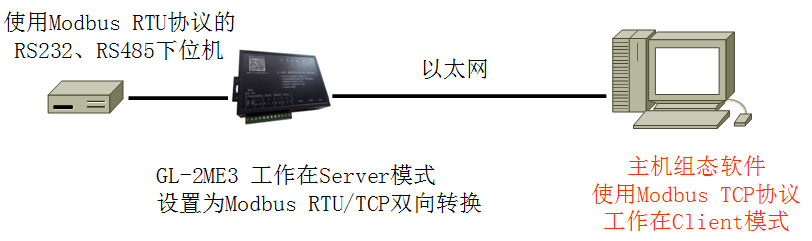

Modbus RTU/TCP雙向轉換模式：在Socket通訊方式，可以將串口服務器設置為Modbus RTU/TCP協議雙向轉換模式。
注意！串口服務器的Modbus RTU/TCP雙向轉換模式，只能支持一個主機讀寫串口Modbus下位機或總線，如果需要多主機同時讀寫Modbus串口下位機數據，請選擇 AiGW系列智能Modbus多主機網關產品。

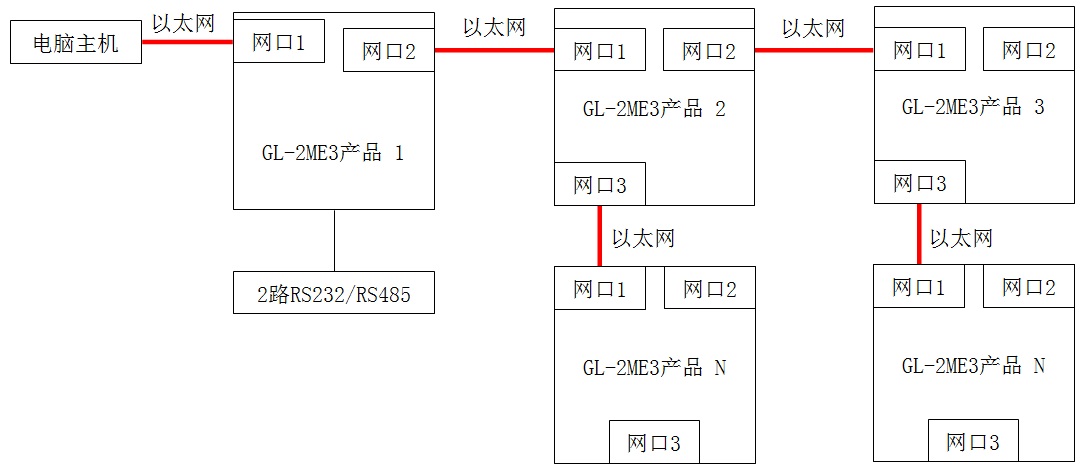

2、GL-2ME3通過以太網手拉手級聯方案
GL-2ME3產品集成3個支持分支、級聯的10/100Mbps網口，可自組以太網。3個網口的功能相同，均可互相連接，并無上下行之分。最多可分支、級聯150臺GL-2ME3設備。
3、配對使用兩臺GL-2ME3，可以利用以太網透傳串口數據
圖中兩臺GL-2ME3所連接的串口設備之間可以相互收發數據。即兩臺GL-2ME3組成了串口對串口的透明通道。

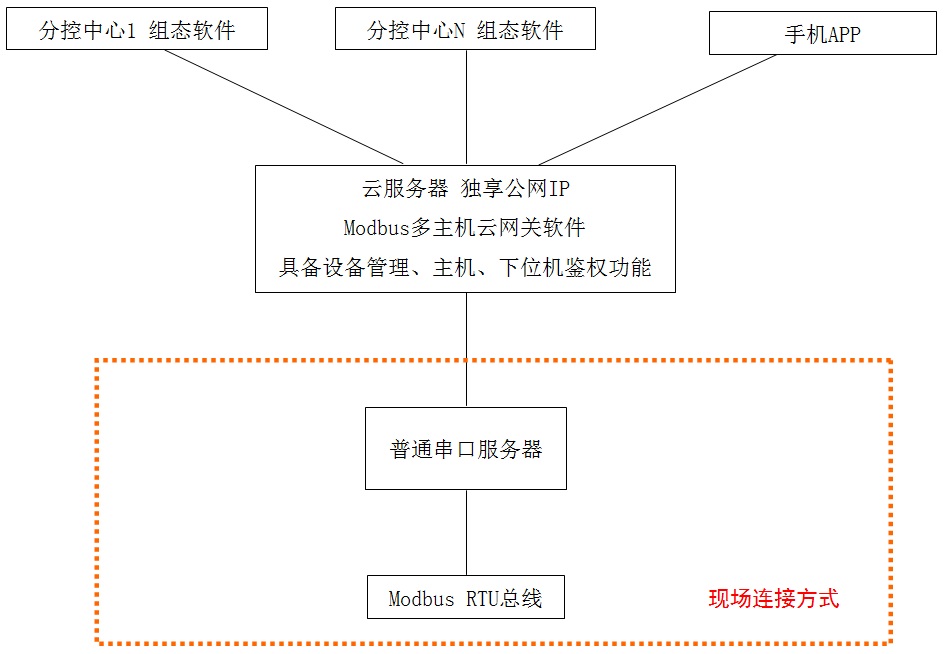

4、GL-2ME3串口服務器與一天廣聯Modbus多主機云服務整合方案
一天廣聯Modbus多主機云服務，是同時包括云服務器、Modbus多主機云網關軟件、數據傳輸硬件、前期調試、后期運維的一站式產品。
其產品設計目標是，使現有的或新建的Modbus RTU串口系統，立即具備最先進的云端多主機通訊功能。可支撐全國范圍的多主機同時讀寫Modbus RTU總線。并且系統具備主機鑒權、控制權限劃分、下位機管理等管理特性。
云網關產品基于自學習式算法研發，全自動運行，無需設置手動任何Modbus參數，即可實現通過云端多主機同時讀寫Modbus RTU下位機數據。并具備故障隔離，優化通訊等各類算法。徹底解決主機端軟件通訊在遇到故障設備時容易卡頓的問題。
GL-2ME3串口服務器與Modbus多主機云的方案優勢：
1、完全兼容組態軟件，無論是正在運行的還是新編寫的組態軟件，只要支持Modbus TCP、Modbus RTU通訊協議均可立即使用此產品，而無需做任何修改。其他任何支持Modbus TCP、Modbus RTU的主機軟件，也同組態軟件一樣，可立即使用此云服務產品，無需組任何修改。可以做到對用戶軟件資產的完全保護。
2、兼容Modbus RTU串口產品，使數以億計的Modbus電表、水表、溫控器等相關設備立即具備云端多主機讀寫能力，而無需修改任何硬件，可以做到對硬件資產的完全保護。
3、在增減設備時，完全不需要手動設置任何Modbus參數。在實際應用時，是透明的存在，不需要用戶做任何干預。
4、超高性價比，使用低成本的普通串口服務器實現多Modbus多主機云訪問。GL-2ME3串口服務器價格低廉，并且支持自組以太網，可以對串口總線任意進行分支、級聯，可為用戶節省網絡設備和布線相關費用。
注意！方案中的”普通串口服務器“本身不具備多主機通訊能力，此方案的Modbus多主機同時通訊能力，是由一天廣聯Modbus多主機網關軟件實現的。
所以，普通串口服務器，不能在現場對外擴展出額外的串口、網絡主機。如需要在現場同時也擴展出若干主機口，提供給PLC、觸摸屏通訊，請單擊查看AiGW300智能網關的云服務器方案。
GL-2ME3 產品描述
配置 | 描述 |
串口配置 | 2個可同時工作的RS23\RS485兩用串口，可根據需要切換為下列模式： 模式1：1個RS232和1個RS485 模式2：2個RS232 模式3：2個RS485 |
串口性能 | 速度：1200-115200bps，可自定義速率，數據位：5、6、7、8，停止位：1、2，校驗位：無、奇、偶。各個端口可單獨設置參數。 |
RS485性能 | 每端口最多可連接64個下位機。采用工業級RS485芯片，具備ESD15KV及600W浪涌保護。 |
以太網 | 3個10/100Mbps以太網交換機端口，多臺GL-2ME3可實現自組以太網，并且支持以太網分支、級聯功能。同時也可接入任何符合10/100Mbps以太網的設備，比如路由器、攝像頭、電腦等。 |
運行模式 | TCP/IP Server、Client及UDP協議。 |
Modbus多主機云服務 | 通過一天廣聯多主機云服務功能，實現多主機通過公網同時讀寫下位機數據。 |
內建增強功能 | 支持Modbus RTU/TCP雙向協議轉換，可兼容組態軟件。 支持連接至指定域名，用于互聯網的動態域名訪問。 支持配對使用兩臺串口服務器。 |
管理 | 中文Telnet管理。 |
供電 | DC8~36V/2W最高，可定制為DC8~48V，具備600W浪涌、超壓、防接反及高頻防護。 |
可靠性 | 獨立的外置看門狗，電路板與外殼高度絕緣設計。 |
工作環境 | 溫度：-35~70℃，濕度：5% ~95% RH，無凝露。 |
虛擬串口驅動軟件 | Xframe提供企業級的管理樹界面，輕松管理數百個虛擬COM口，支持所有Windows系統（包括64位） |
安裝方式 | 同時支持安裝耳和DIN30導軌安裝 |
保修 | 質保5年，具體以《產品保修規定》為準。 |
