| 產品名稱： | GL-EXT600智能控制模塊 集成8路DIO 8路模擬量采集 3路串口 2路以太網 |
|---|---|
| 規 格： | |
| 產品備注： | |
| 產品類別： | GL-EXT600 集成8IO\8ADC\3串口\雙網口 |
| 點擊量： | 558 |
GL-EXT600產品采用工業級高性能32位CPU、32M內存，同時集成8路開關輸入、8路繼電器輸出、8路模擬量采集、3個RS485串口、2路10/100Mbps網口。工業級4層PCB設計，所有端口都具備ESD15KV，600W浪涌防護能力。
GL-EXT600出廠時已經內置Modbus協議，主機也可直接用Modbus TCP、Modbus RTU協議控制GL-EXT600的IO、讀取模擬量數據。通過以太網和串口為電腦、PLC或其他主機擴展IO、模擬量的數量。
廣泛用于：用于PLC、觸摸屏、電腦的控制擴展，用于智能家居、工業現場控制、燈光控制、機房監控、動環監控等各類控制器的開發。
1、開關量輸入說明
內置多功能開關量輸入，自帶信號源，可檢測無源開關信號（干節點）的通斷，例如，檢測各類開關、防盜報警探頭、按鈕等的通斷。也可以直接檢測DC0～24V電壓信號（濕節點），例如，檢測光電傳感器PNP、NPN輸出信號狀態。同時支持輪詢和開關量主動上傳兩種工作方式。
純開關量干節點的開關量輸入接法
0~24V電壓PNP信號，濕節點開關量輸入接法
0~24V電壓NPN信號，濕節點開關量輸入接法
2、開關量輸出（繼電器）功能說明
產品內置8個AC220V/150W大功率繼電器，可以直接控制AC220V火線，下圖為直接控制火線通斷的接線圖。
注意！GL-EXT600每路繼電器可切換的最大功率為250V/150W，請勿過載。如果受控設備功率超過150W，請外接交流接觸器。首先通過GL-EXT600控制交流接觸器，再由交流接觸器控制受控設備。
如果受控設備功率大于150W，則需要通過交流接觸器進行控制。
下圖為GL-EXT600通過交流接觸器控制大功率220V用電設備接線圖。
下圖為產品直接控制直流設備接線圖
3、模擬量輸入接線

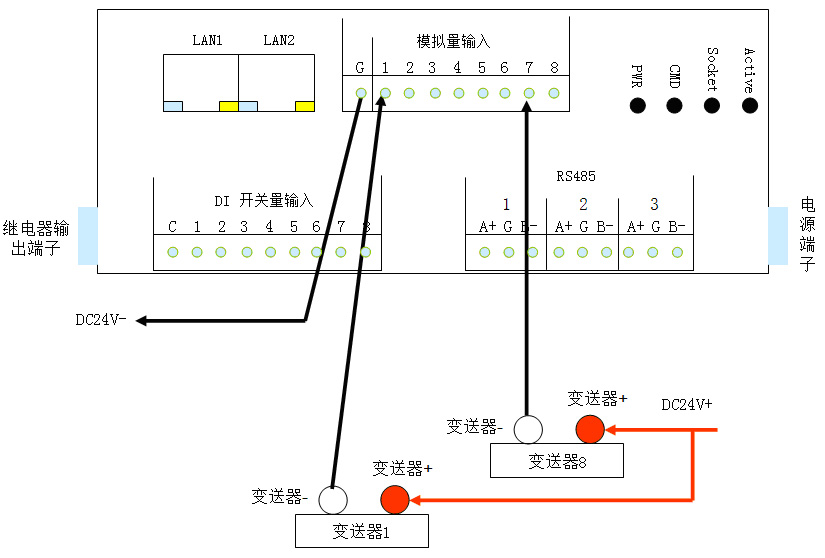

下圖為4~20mA模擬量輸入接線方式，產品內部已經集成了高精度采樣電阻，所以只能用于4～20mA信號的輸入。具體接線方式以下圖為準。
出于安全考慮，設備不直接支持對變送器的DC24V供電，可從電源端子引出對變送器的供電電源線。
下圖為0~5V模擬量輸入接線方式，此型號將0～5V模擬量電壓直接輸入進ADC芯片，所以輸入電壓不能超過5V，否則將損壞ADC芯片。

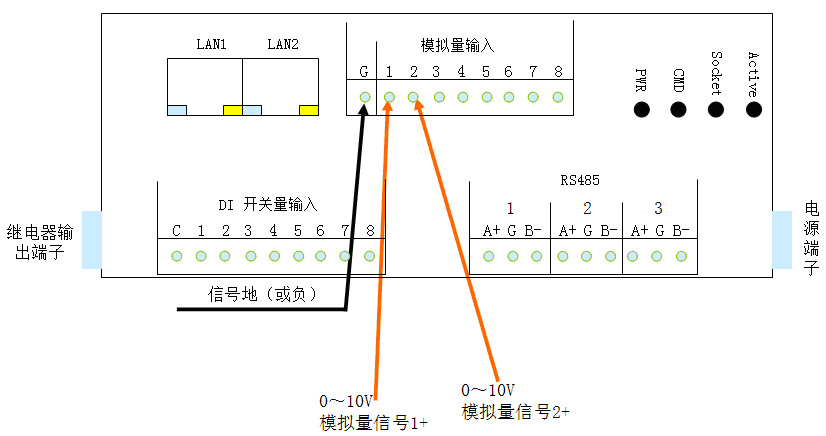

下圖為0~10V模擬量輸入接線方式，此型號將0～10V模擬量電壓分壓后直接輸入進ADC芯片，所以輸入電壓不能超過10V，否則將損壞ADC芯片。

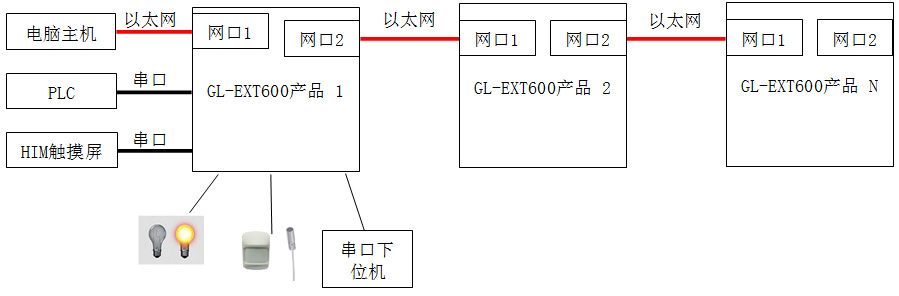

4、GL-EXT600通過以太網手拉手級聯方案
GL-EXT600產品集成2個支持級聯的10/100Mbps網口，可自組以太網。2個網口的功能相同，均可互相級聯，并無上下行之分。最多可級聯150臺GL-EXT600設備。
5、GL-EXT600與與一天廣聯Modbus多主機云服務整合方案
GL-EXT600系列產品通過Modbus虛擬機的Client模式來支持云服務，此功能與Modbus協議整合，無需用戶編寫相關代碼。
通過云服務，全國范圍的多個主機可以同時控制GL-EXT600的IO，讀取模擬量。GL-EXT600需要通過公網來訪問云服務，所以在使用云服務前，請正確設置GL-EXT600的IP和網關地址，使其可以通過路由器訪問公網IP。GL-EXT600產品有Modbus云網關的30天免費試用服務，試用期間的所有功能均無限制。如需試用“一天廣聯Modbus多主機云網關服務”，請根據本章內容，正確啟用云服務后，聯系我公司技術支持，開啟云服務器訪問權限。
一天廣聯Modbus多主機云服務，是同時包括云服務器、Modbus多主機云網關軟件、數據傳輸硬件、前期調試、后期運維的一站式產品。
通過此云服務，可支撐全國范圍的多個控制主機同時對GL-EXT600產品進行控制。并且系統具備主機鑒權、控制權限劃分、下位機管理等管理特性。
控制主機類型包括：各類組態軟件、手機APP等。各類支持Modbus TCP\RTU的控制軟件均可直接使用。
云網關產品基于自學習式算法研發，全自動運行，無需設置手動任何Modbus參數，即可實現通過云端多主機同時對GL-EXT600產品進行控制。并具備故障隔離，優化通訊等各類算法。徹底解決主機端軟件通訊在遇到故障設備時容易卡頓的問題。GL-EXT600產品與Modbus多主機云的方案優勢：
1) 完全兼容組態軟件，無論是正在運行的還是新編寫的組態軟件，只要支持Modbus
TCP、Modbus RTU通訊協議均可立即使用此產品。其他任何支持Modbus TCP、Modbus
RTU的主機軟件，也同組態軟件一樣，可立即使用此云服務產品。可以做到對用戶軟件資產的完全保護。
2) 通過云網關，多個控制主機可隨時控制GL-EXT600的IO，讀取模擬量，讀取串口數據。
3) 在增減設備時，完全不需要手動設置任何Modbus參數。在實際應用時，是透明的存在，不需要用戶做任何干預。
4) GL-EXT600產品通過Modbus虛擬機支持云功能，無需用戶編寫代碼。

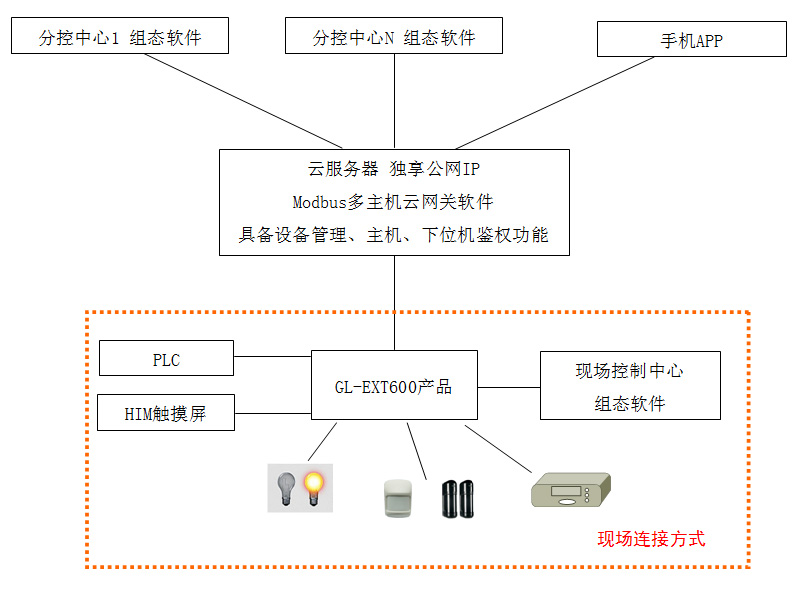

下圖為云網關的功能說明圖
GL-EXT600產品描述
項目 | 配置 | |
硬件配置 | 32位CPU/32M SDRAM內存 | |
RS485端口 | 具備3個工業級通用型RS485端口，每端口最多可連接64個下位機。采用工業級RS485芯片，具備ESD15KV及600W浪涌保護。 串口具備AiGW300智能網關功能，支持多主機通訊或透明數據傳輸兩種工作模式。 | |
開關量輸入 | 支持8路干節點信號狀態檢測，自帶信號源，可以檢測按鈕開關、防盜探頭、煙感探頭等開關量的通斷狀態。也可以直接檢測DC0～24V電壓信號（濕節點），例如，檢測PNP、NPN輸出的傳感器信號。 | |
開關量輸出 | 8路繼電器常開輸出，可直接控制AC220V火線回路，最大切換功率為150W。 | |
模擬量采集 | GL-EXT600600A1 | 8路4～20mA電流環輸入，內置采樣電阻，不支持對外供電。 |
GL-EXT600600A2 | 8路0～5V電壓輸入，此型號通過外接250歐姆采樣電阻，也可以支持4～20mA電流環輸入。 | |
GL-EXT600600A3 | 8路0～10V電壓輸入。 | |
GL-EXT600600A4 | 4路4～20mA電流環輸入和4路0～10V電壓輸入。 | |
模擬量采集性能 | 可達到0.2級儀表精度，采用獨立的工業級高精度寬溫ADC芯片和高精度電源基準芯片。 | |
以太網 | 2個10/100Mbps以太網交換機端口，多臺GL-EXT600600可實現自組以太網，并且支持以太網分支、級聯功能。同時也可接入任何符合10/100Mbps以太網的設備，比如路由器、攝像頭、電腦等。 | |
通訊協議 | 同時支持Modbus TCP，Modbus RTU協議。以及支持開關量主動上傳的EIO Link協議。 | |
Modbus多主機云服務 | 通過一天廣聯多Modbus多主機云服務，可實現多主機通過公網同時讀寫數據。主機可以是電腦、PLC、手機等。 | |
供電 | DC8～36V/1A供電，可定制為DC8～36V寬壓型號。 | |
可靠性 | 外置獨立的看門狗，工作溫度-35~+80攝氏度，濕度%0~%95無凝露。所有接口都有ESD15KV防護，電源具備工業級抗浪涌、抗高頻干擾設計。 | |
安裝方式 | DIN導軌或桌面安裝。 | |
驅動軟件 | 提供Xframe編程軟件， Xframe提供企業級的管理樹界面，輕松管理多個設備， | |
保修 | 質保5年（繼電器除外），終身維護，具體以《產品保修規定》為準。 | |
