1、概述
CDT協議通常用于電廠、電池系統直流屏數據監控，我公司的AiMaster、AiMaker系列可編程產品內置了CDT協議處理算法。通過Lua函數調用CDT協議庫接口函數，這樣可以根據不同的設備，設計出不同的協議轉換產品。
CDT協議庫當前可支持：A幀，B幀，C幀，D1幀，暫時不支持遙控命令。
在取得CDT數據后，就可以放入Modbus虛擬機的Modbus寄存器，提供給多個上位機同時讀取。無需編寫任何Modbus通訊代碼。如果使用AiMaker600物聯網PLC，還可以根據取得的數據做出控制動作。
AiMaster、AiMaker產品也對取得CDT數據，使用算法做進一步運算處理，也可以傳輸至云端，提供給APP讀取。
2、以艾默生E10的CDT協議轉Modbus為例子進行說明
注意！各個廠家的產品所支持的功能碼都不相同，數據定義也不相同。
本CDT例程支持CDT協議所有功能碼，但是直流屏通常僅支持有限的功能碼數量，在使用前，請聯系直流屏廠家獲取所能支持的功能碼信息，然后填入下列代碼中。
本例子可以通過功能碼，完整獲取到CDT所有數據值，但是具體數據定義，請參考廠家說明書。
本例子的功能碼定義如下：

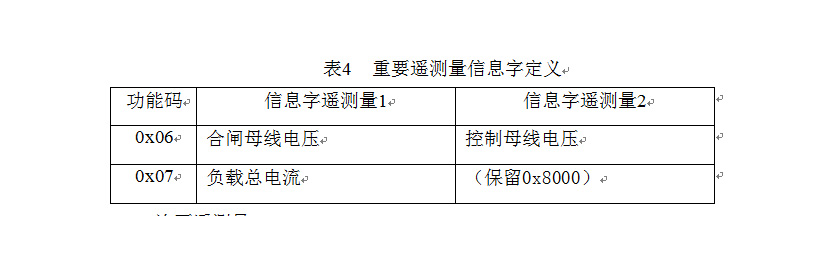

A幀重要遙測幀定義

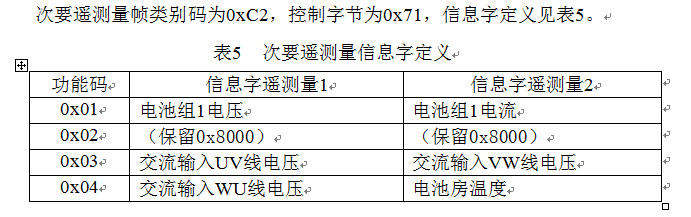

B幀次要遙測幀定義
C幀一般遙測幀定義

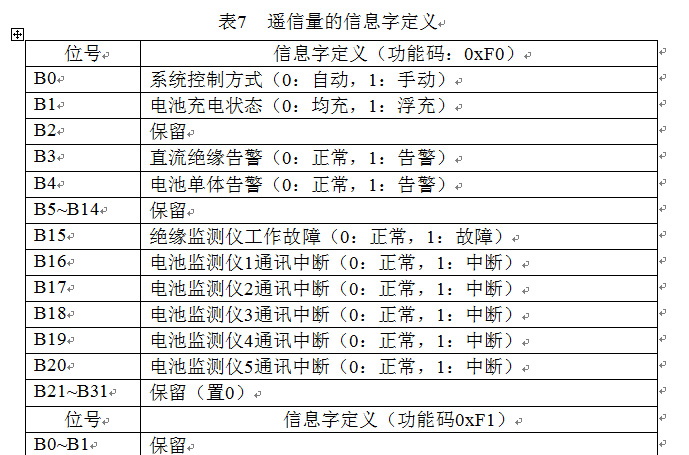

D1幀遙信幀定義
下面例子通過串口3讀取CDT數據，并且轉換數據至相應的Modbus寄存器。
轉換的同時在2口原樣輸出CDT數據，所以3口可以連接現有的CDT監控設備，這樣可以在不影響現有的CDT監控設備工作的同時，實現再轉換出一路數據至Modbus。
print("CDT協議轉Modbus")
--遙信Modbus寄存器起始地址，默認為0
local cfgristaddr=0
--A幀重要遙測Modbus寄存器起始地址，默認為0
local cfgrmstaddrA=0
--B幀次要遙測Modbus寄存器起始地址，默認為200
local cfgrmstaddrB=200
--C幀一般遙測Modbus寄存器起始地址，默認為400
local cfgrmstaddrC=400
--等待CDT數據超時,默認為10秒，如果超過10秒未能收到CDT數據首個字節，
--則認為下位機通訊故障。
local frtreadtmo=2000
--CDT數據幀字符間隔，按照協議規定是4ms，此處設置為50ms，用于兼容慢速設備。
local sectmo=50
--通訊狀態指示寄存器
local commstateaddr=1000
--modbus下位機地址碼
local mbslaveid=1
local res=0
--cdt數組，用于存儲原始CDT數據
local cdtdata={0}
--存儲遙信數據
local cdtridata={0}
--待獲取的遙信功能碼列表，對于E10為0xF0,0xF1,0xF4,0xF7,0xF8
local cdtrifid={0xF0,0xF1,0xF4,0xF7,0xF8}
--存儲遙測數據
local cdtrmdata={0}
--待獲取的A幀，重要遙測功能碼列表，對于E10為0x06,0x07
local cdtrmfidA={0x06,0x07}
--待獲取的B幀，次要遙測功能碼列表，對于E10為0x01~0x04
local cdtrmfidB={0x01,0x02,0x03,0x04}
--存儲待獲取的C幀，一般遙測功能碼，對于E10為0x0A,0x0B
--程序從數組第一個元素循環至第二個元素指定的值，循環讀取一般遙測數據
--如果需要更多的C幀數據，例如轉換12個電池組數據，改成cdtrmcntC={0x01,0x18}即可
local cdtrmcntC={0x0A,0x0B}
local cdtrmfid={}
--設置通訊狀態為無通訊
lib_vmb.setvaluefc1(commstateaddr,mbslaveid,1);
while(true) do
--readcdt函數等待接收CDT數據，如果收到數據，此函數將對CDT數據進行校驗，
--如果校驗成功，將輸出完整的CDT數據幀。否則返回錯誤。
--參數1：串口號，為0起，0為第一個串口，以此類推。
--參數2：CDT輸出數據
--參數3：接收第一個字節超時，如果達到此超時未能收到串口數據，此函數將返回錯誤。
--參數4：數據字節超時，收到第一個字節后，使用此超時接收剩余數據，在達到超時
--而未能收到數據時，此函數判定所有數據已經收齊，函數將返回收到的字節數據
--并輸出完整CDT數據幀。
--返回：返回小于等0為錯誤。其他值為收到的字節數量
--清空緩存
cdtdata={0}
--清空緩存
cdtridata={0}
cdtrmdata={0}
while(true) do
res=lib_cdt.readcdt(2,cdtdata,frtreadtmo,sectmo)
if (res>0) then
--指示通訊正常
print(string.format("\r\n接收正確:%d",res));
debug.printarray(cdtdata)
--接收到正確數據
lib_vmb.setvaluefc1(commstateaddr,mbslaveid,0);
break;
else
--指示通訊錯誤
lib_vmb.setvaluefc1(commstateaddr,mbslaveid,1);
-- print(string.format("\r\n接收錯誤:%d",res));
end
end
--判斷是否為遙信數據
if (cdtdata[7]==0x71) and (cdtdata[8]==0xF4) then
--遙信數據的Modbus起始地址
ristaddr=cfgristaddr
print(string.format("\r\n遙信數據Modbus地址:%d",ristaddr));
--循環獲取指定ID的遙信數據
for i=1,table.getn(cdtrifid) do
--getrivalue函數，讀取原始CDT數據中指定功能碼的遙信數據
--參數1：遙信功能碼
--參數2：經過檢測過的CDT遙測數據
--參數3；是否校驗數據塊crc,0-校驗，1不校驗
--參數4；CDT數據塊數量
--參數5：輸出的遙信數據字節，固定為4個字節
--返回1：返回大于等于0為正常，小于0為錯誤。
res=lib_cdt.getrivalue(cdtrifid[i],cdtdata,1,cdtdata[9],cdtridata)
-- debug.printarray(cdtridata);
if (res>0) then
--設置進modbus虛擬機，此函數在common lib頁中定義
setridatatomb(ristaddr,mbslaveid,cdtridata,res)
end
--遞增Modbus寄存器地址
ristaddr=ristaddr+32
end
end
rmstaddr=-1
if ((cdtdata[7]==0x71) and (cdtdata[8]==0x61)) then
--A幀重要遙測數據
rmstaddr=cfgrmstaddrA
cdtrmfid=cdtrmfidA
print(string.format("\r\n遙測A幀，Modbus寄存器地址:%d",rmstaddr));
setrmdatatomb(rmstaddr,mbslaveid,cdtdata,cdtdata[9],cdtrmfid)
elseif ((cdtdata[7]==0x71) and (cdtdata[8]==0xC2)) then
--B幀次要遙測數據
rmstaddr=cfgrmstaddrB
cdtrmfid=cdtrmfidB
print(string.format("\r\n遙測B幀，Modbus寄存器地址:%d",rmstaddr));
setrmdatatomb(rmstaddr,mbslaveid,cdtdata,cdtdata[9],cdtrmfid)
elseif ((cdtdata[7]==0x71) and (cdtdata[8]==0xB3)) then
--C幀一般遙測狀態
rmstaddr=cfgrmstaddrC
cdtrmfid=cdtrmcntC
print(string.format("\r\n遙測C幀，Modbus寄存器地址:%d",rmstaddr));
setrmdatatomb_cnt(rmstaddr,mbslaveid,cdtdata,cdtdata[9],cdtrmfid)
end
--第二口為CDT原始數據輸出口
lib_uart.uart_tx(1,cdtdata,0);
end
--將遙信數據設置進Modbus虛擬機
local function setridatatomb(ristaddr,mbslaveid,cdtridata,datacnt)
--設置所有數據進Modbus虛擬機
for i=1,datacnt do
--循環1至res，
for i2=1,8 do
--循環處理8個bit，使用Modbus功能碼01，使用CDT上報的站號。
lib_vmb.setvaluefc1(ristaddr+((i2-1)+(i-1)*8),
mbslaveid,lib_bit.bit_is_set(cdtridata[i],i2-1));
end
end
end
--將遙測數據設置進虛擬機
local function setrmdatatomb(rmstaddr,mbslaveid,cdtdata,datacnt,cdtrmfid)
local res,rmres1,rmres2,sdata1,sdata2
for i=1,table.getn(cdtrmfid) do
--遙測數據
--參數1：遙測功能碼
--參數2：經過檢測過的CDT遙測數據
--參數3；是否校驗數據塊crc,0-校驗，1不校驗
--參數4；CDT數據塊數量
--返回1：遙測數據1狀態，返回小于等于0的值為錯誤，其他值為正確
--返回2：遙測數據2狀態，返回小于等于0的值為錯誤，其他值為正確
--返回3：遙測數據1
--返回4：遙測數據2
res,rmres1,rmres2,sdata1,sdata2=lib_cdt.getrmvalue(cdtrmfid[i],cdtdata,1,datacnt)
if (res>=0) then
--將遙測值設置進Modbus虛擬機
if (rmres1<0) then
sdata1=0x8000
end
lib_vmb.setvaluefc3(rmstaddr,mbslaveid,6,sdata1)
if (rmres2<0) then
sdata2=0x8000
end
lib_vmb.setvaluefc3(rmstaddr+1,mbslaveid,6,sdata2)
end
rmstaddr=rmstaddr+2
end
end
--將遙測數據設置進虛擬機
local function setrmdatatomb_cnt(rmstaddr,mbslaveid,cdtdata,datacnt,cdtrmfidcnt)
local res,rmres1,rmres2,sdata1,sdata2
--循環讀取遙測數據功能碼
for i=cdtrmfidcnt[1],cdtrmfidcnt[2] do
--遙測數據
--參數1：遙測功能碼
--參數2：經過檢測過的CDT遙測數據
--參數3；是否校驗數據塊crc,0-校驗，1不校驗
--參數4；CDT數據塊數量
--返回1：遙測數據1狀態，返回小于等于0的值為錯誤，其他值為正確
--返回2：遙測數據2狀態，返回小于等于0的值為錯誤，其他值為正確
--返回3：遙測數據1
--返回4：遙測數據2
res,rmres1,rmres2,sdata1,sdata2=lib_cdt.getrmvalue(i,cdtdata,1,datacnt)
if (res>=0) then
--將遙測值設置進Modbus虛擬機
if (rmres1<0) then
sdata1=0x8000
end
lib_vmb.setvaluefc3(rmstaddr,mbslaveid,6,sdata1)
if (rmres2<0) then
sdata2=0x8000
end
lib_vmb.setvaluefc3(rmstaddr+1,mbslaveid,6,sdata2)
end
rmstaddr=rmstaddr+2
end
end
