| 產品名稱： | AiGW600G 6串口光纖Modbus多主機通訊網關 |
|---|---|
| 規 格： | |
| 產品備注： | |
| 產品類別： | AiGW600G 光纖Modbus多主機通訊網關 |
| 點擊量： | 960 |
AiGW600G是功能強大的智能Modbus多主機網關產品，基本架構采用32位CPU和32M內存，集成6個工業級保護的RS485端口，2個10/100Mpbs光纖以太網SC端口（默認雙纖可定制為單纖），2個10/100Mbps電口。支持桌面安裝或標準DIN30導軌安裝方式。

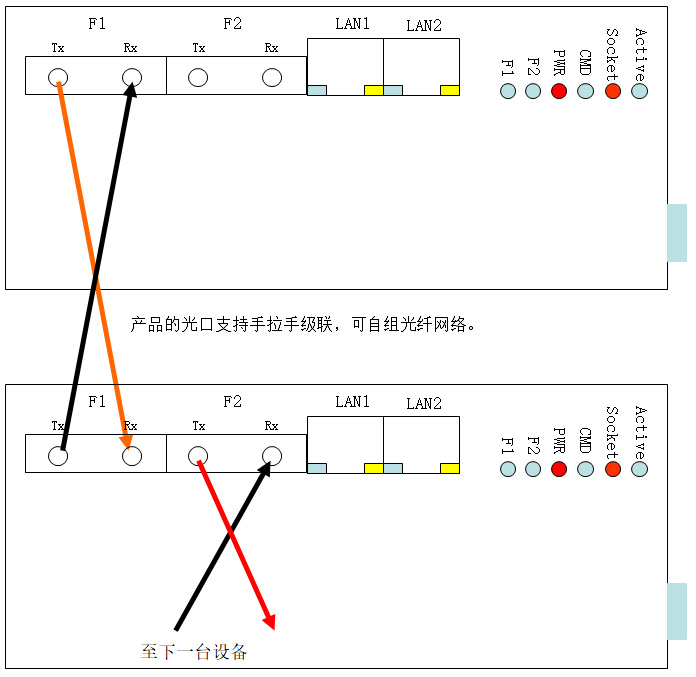

AiGW600G集成的光口、電口均可支持級聯。多臺AiGW600G可以用手拉手方式進行光纖級聯，自行組成光以太網網絡，級聯的光纖最長為20公里。此網絡也可以接入任何標準的10/100Mbps以太網設備，例如：我公司的GL-IO、AiGW產品、電腦、攝像頭、WIFI AP等。
下圖為級聯方式
AiGW600G具備自學習算法，全自動運行，可主動輪詢緩沖下位機數據。多主機同時讀寫下位機時及多主機云服務通訊時，無需手動配置任何Modbus參數，并且可達到不低于直連的實時性能。
AiGW600G主要支持下列通訊方案：
1、多個串口主機和以太網主機同時讀寫一個串口下位機或總線模式。
2、多個串口主機和以太網主機同時讀寫多個串口下位機模式。例如，可配置為3主機讀寫3下位機總線，2主機讀寫4下位機總線，等等。
3、可直接替換集線器的“智能Modbus交換機”模式，替換后，在無需修改任何軟件、硬件前提下，可立即實現多主機同時讀寫下位機功能。
4、可直接替換普通串口服務器的“串口共享服務器”模式，替換后，在無需修改任何軟件、硬件前提下，每個串口都支持多主機同時讀寫。
5、普通串口服務器模式
上述的多主機通訊模式中，以太網口固定作為主機接口，同時支持Modbus TCP和Modbus RTU協議。每個串口均支持多個以太網主機通過TCP/IP連接同時讀寫數據，總計可支持高達256個主機TCP/IP連接同時讀寫數據
AiGW600G已經廣泛的應用于：智能供暖系統、智能電站、綜合配電柜系統、多上位機DCS系統、代替串口服務器、代替集線器、代替通訊管理機、舊系統擴展等各類項目。
單擊下載AiGW600G智能光纖Modbus網關說明書
串口下位機可以是任何廠家Modbus RTU設備,例如電表、水表、數據采集器等。
串口主機可以是任何廠家的PLC、觸摸屏，電腦軟件等，只要支持Modbus RTU協議的即可通訊。
網口主機可以是任何支持Modbus TCP、Modbus RTU的觸摸屏、組態軟件、PLC等。
1、多個串口主機和網口主機同時讀寫1個串口下位機模式
下圖為常見的單主機控制系統，數據無法共享，存在數據孤島的問題。
下圖為加入AiGW600G網關后，可立即擴展出多個串口主機、最多100個以太網主機、6個云服務主機。
AiGW600G具備自學習算法，全自動運行。多主機同時讀寫下位機時及多主機云服務通訊時，無需手動配置任何Modbus參數，并且可達到不低于直連的實時性能。

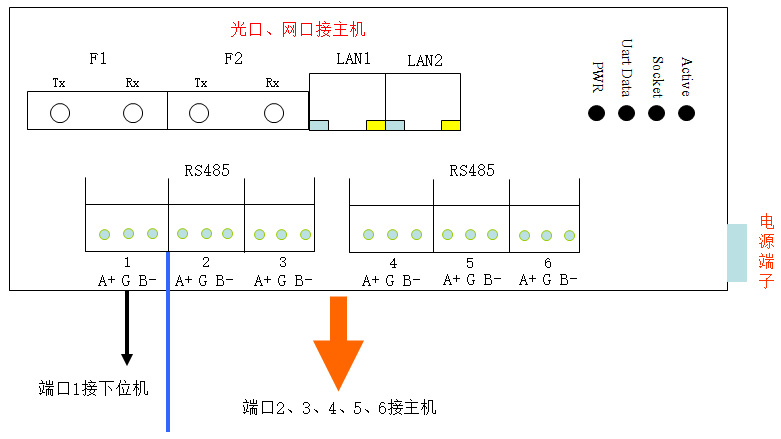

此方案使用第1個端口作為下位機端口，連接Modbus RTU下位機總線。剩余的5個端口和以太網端口與主機連接。注意！AiGW600G出廠時所有串口波特率均為9600,n,8,1。如果主機、與上位機的串口也是9600,n,8,1，則不需要做任何設置，按照下圖方法連接即可工作。
如果主機也需要使用以太網Modbus TCP進行通訊，只要將AiGW600G的IP修改為與主機一個網段，然后主機直接連接至AiGW600G的502端口即可進行通訊。連接方法如下圖所示
2、“智能Modbus交換機”模式，直接替換集線器，立即實現多主機同時讀寫多下位機數據。
“智能Modbus交換機”模式可直接替換現有的集線器，無需修改現有的軟件和下位機硬件，可使現有系統立即具備多主機讀寫能力，并且可成倍提高輪詢效率，減小輪詢延遲，隔離總線錯誤數據。
由于傳統的RS485總線是半雙工通訊，導致主機每次輪詢只能讀寫一個下位機的數據，所以通訊速度會隨著下位機數量增加而逐漸變慢。而普通的RS485集線器只相當于提升總線驅動能力，只能增加下位機數量，而對提升通訊速度無任何幫助。
下圖為傳統的主機直連下位機方式
下圖為傳統的主機經過集線器連接多臺下位機的方式，集線器只能增加下位機數量，并不能提高通訊速度和主機數量。
下圖中，使用AiGW600G網關直接替換串口集線器，使系統立即具備多主機同時讀寫能力。并且網關的所有下位機串口可以同時輪詢下位機數據，所以可以將通訊速度提高5倍。
如果以傳統方式全部輪詢一次下位機需要6秒，那么在采用AiGW智能網關后，可將輪詢時間減小為1秒。
下圖中5個串口設置為下位機模式，第6個串口設置為主機模式用于PLC、電腦、觸摸屏等串口主機讀寫下位機數據。
如下圖所示，此方案在接線方式上與傳統的串口集線器相同，但是可以實現多主機同時讀寫多個下位機總線，并且可以達到不低于直連的實時性能。

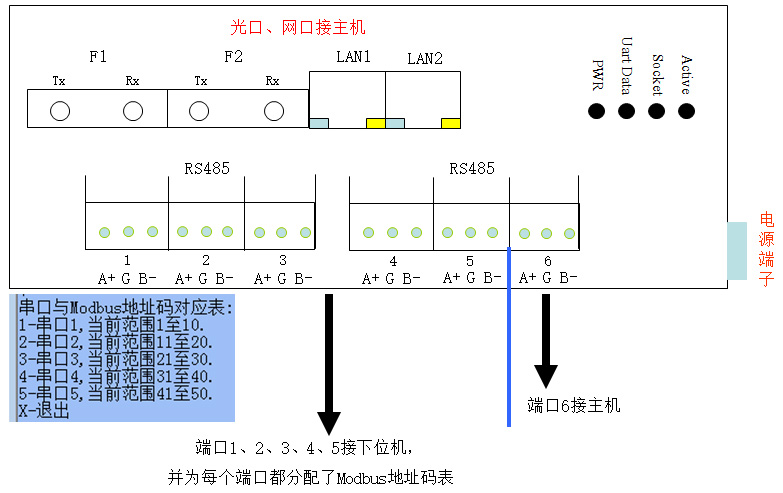

連接方法如下，其中5、6口和網口接主機，1～4口接下位機，并且每個下位機端口都分配了地址碼范圍。
3、“串口共享服務器”模式，直接替換普通串口服務器，串口支持多主機同時讀寫數據。
此模式下，AiGW600G接線方式、軟件使用方式與普通串口服務器相同。但“串口共享服務器”模式可以實現每個串口都支持多臺主機同時讀寫數據。
普通的串口服務器，為每個串口建立1個或多個TCP/IP連接，即使可以建立多個TCP/IP連接，由于受串口通訊限制，這些連接無法同時讀寫1個串口下位機總線。
下圖的普通串口服務器每個串口只能允許一個主機讀寫數據。
而AiGW600的“串口共享服務器”模式可以打破這種限制，通過為每個串口都建立自學習式主動輪詢線程的方式，實現了每個串口可以建立多個TCP/IP連接，并且這些連接可以并發的讀寫下位機總線數據。
因此AiGW600G可以直接替換串口服務器，立即使系統具備多主機通訊能力，而無需改變現有的接線及主機軟件。
AiGW600G具備自學習算法，全自動運行。多主機同時讀寫下位機時及多主機云服務通訊時，無需手動配置任何Modbus參數，并且可達到不低于直連的實時性能。
此模式功能框圖如下

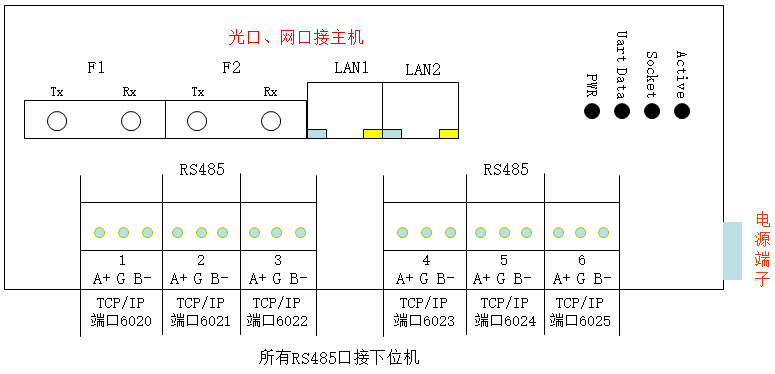

AiGW600G“串口共享服務器”模式默認的端口分配如下，每個端口都支持并發最多32個TCP/IP連接同時讀寫下位機數據。
串口1～6分別對應6020～6025端口，每個端口可并發支持最多32個TCP/IP連接。
4、普通串口服務器模式。所有串口或部分串口可設置為普通串口服務器用法。
AiGW600G的普通串口服務器模式，相當于一個標準的6口485串口服務器，此模式僅用于兼容，無法發揮AiGW600G產品的智能Modbus多主機通訊功能。
AiGW600G產品描述：
配置 | 描述 |
CPU/內存 | 32位高性能CPU/32M內存 |
RS485 | 6個工業級保護的RS485串口，每端口最多可連接64個下位機。采用工業級RS485芯片，具備ESD15KV及600W浪涌保護。 |
端口性能 | 速度：1200-115200bps，可自定義速率，數據位：5、6、7、8，停止位：1、2，校驗位：無、奇、偶。各個端口可單獨設置參數。 |
通訊模式 | 1、 多個串口主機讀寫多個串口下位機模式。例如，可配置為3主機讀寫3下位機總線，2主機讀寫4下位機總線，等等。 2、 可直接替換集線器的“智能Modbus交換機”模式 3、 可直接替換普通串口服務器的“串口共享服務器”模式 4、 普通串口服務器模式 上述在所有模式中，以太網口固定作為主機接口，同時支持Modbus TCP和Modbus RTU協議。每個串口均支持多個以太網主機同時讀寫數據，并且可以提供Modbus多主機云服務支持。 |
光以太網 | 集成2個10/100Mbps單模雙纖光纖以太網端口，可定制為單纖光口，最長通訊距離20公里。多臺AiGW600G可通過光纖手拉手級聯。集成2個10/100Mbps以太網電口，電口可接入任何符合10/100Mbps以太網的設備，比如路由器、攝像頭、電腦等。 |
以太網主機網絡模式 | 在多主機通訊模式時，以太網網口做為主機接口，可以支持Server、Client、UDP模式。支持Server、Client兩種模式混合運行。 |
網絡性能 | 在Modbus多主機通訊方案下，最多同時支持100個TCP/IP連接，每個串口支持32個TCP/IP連接同時通訊。 |
管理 | 中文Telnet管理。 |
安全 | 內置IP過濾，可支持8個認證IP。 |
供電 | DC8～36V/最高4W功耗，可定制為DC8~48V，具備600W浪涌、超壓、防接反、高頻防護。 |
安裝方式 | DIN30導軌安裝方式。 |
可靠性 | 工業級4層PCB設計，全部原裝器件，獨立的外置看門狗，電路板與外殼高度絕緣設計。 |
工作環境 | 溫度：-35～80℃，濕度：5% ～95% RH，無凝露。 |
虛擬串口驅動軟件 | 提供Xframe驅動軟件， Xframe提供企業級的管理樹界面，輕松管理數百個虛擬COM口，并支持Server與Client混合運行。 |
保修 | 質保5年，終身維護，具體以我公司的《產品保修規定》為準。 |
