| 產品名稱： | AiMaker700 4G+WiFi 6串口32G存儲 8模擬量 4IO 高密度硬件+極簡編程 |
|---|---|
| 規 格： | AiMaker700 |
| 產品備注： | AiMaker700 融合高密度硬件 極簡編程 |
| 產品類別： | AiMaker700W 4G 6串口32G 8AI 4IO |
| 點擊量： | 238 |
編程函數手冊：單擊下載編程函數手冊

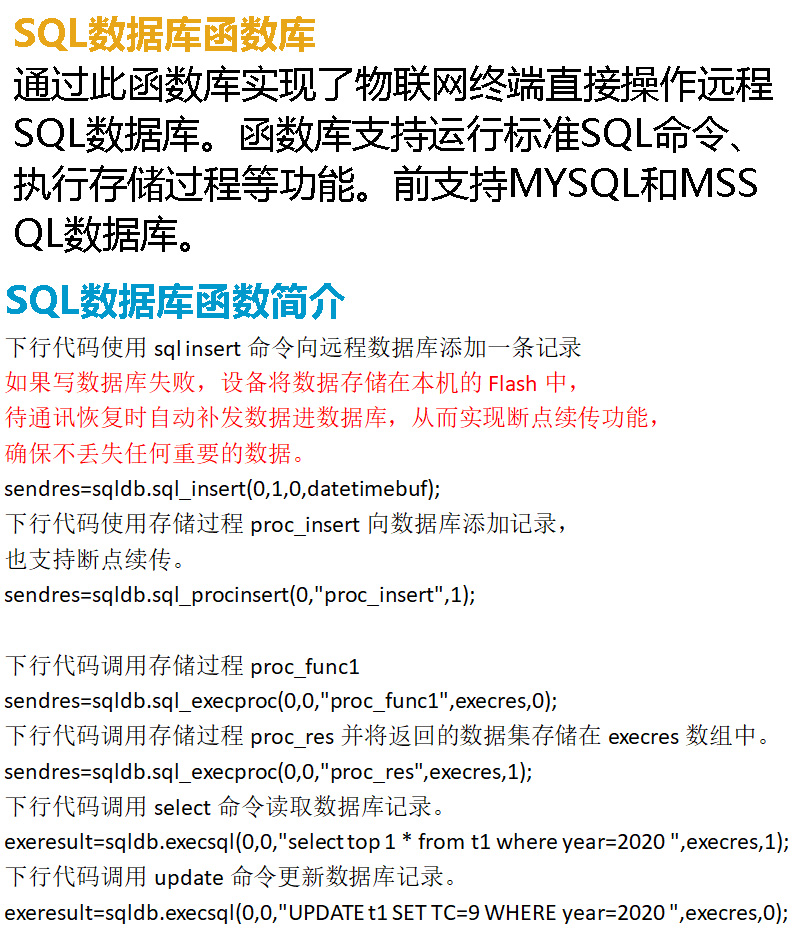

SQL數據庫接口說明書：單擊下載SQL數據庫接口說明書
觸摸屏函數庫：單擊下載觸摸屏函數庫
編程軟件：單擊下載Xframe編程軟件
數據庫網關軟件：單擊下載數據庫網關軟件
代碼上傳、在線調試均通過以太網TCP/IP來實現，支持遠程編程及調試。
完成代碼編輯后，直接單擊“保存并上傳至控制器運行”即可。
選擇目標設備IP，單擊上傳即可將代碼上傳至目標設備運行。
如果有錯誤，會直接定位至錯誤行。并在控制臺中顯示錯誤信息。
在"調試及控制臺信息"中，會顯示各類調試信息。用于排錯。

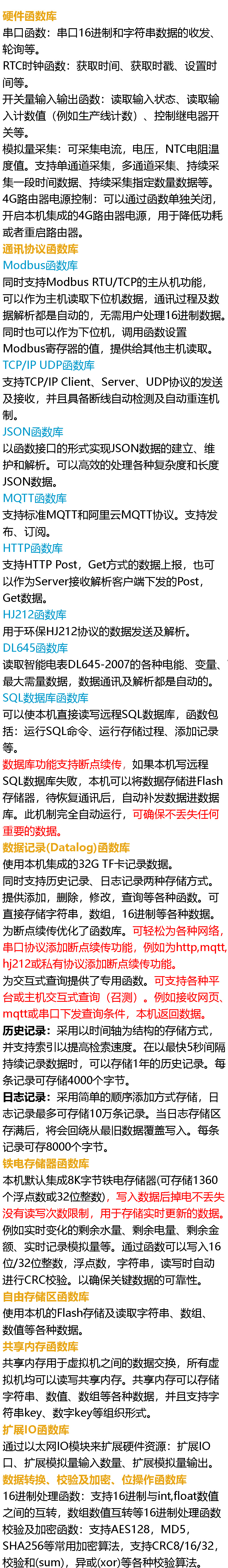

功能庫列表
同時提供大量例子作為開發架構，簡單修改一下即可完成開發項目。
串口編程簡介
串口功能庫可處理各種16進制、ASC碼（字符串）串口協議，并支持RS422、9bit通訊等特殊功能。提供了串口輪詢函數和單獨的讀寫函數。
下圖為處理輪詢協議的典型例子
下圖為接收下位機單向上傳協議的例子
項目 | 配置 | |
硬件配置 | 32位CPU/32M SDRAM內存 | |
串口 | AiMaker700An | 3個RS232+3個RS485串口 |
AiMaker700An(485) | 6個RS485串口 | |
所有端口均具備工業級保護設計。每個RS485端口最多可連接64個下位機。 RS232口為三線制端子式接口，支持收，發，地三條信號線。 | ||
開關量輸入 | 支持4路干節點信號狀態檢測，自帶信號源，可以檢測按鈕開關、防盜探頭、煙感探頭等開關量的通斷狀態。也可以直接檢測DC0～24V電壓信號（濕節點） | |
開關量輸出 | 4路繼電器常開輸出，可直接控制AC220V火線回路，最大切換功率：1250VA（交流）或150W（直流）。觸點最大負載：5A 250VAC（交流）或30VDC（直流）。 | |
模擬量采集 | AiMaker700A1 | 8路0～20mA電流環輸入，內置采樣電阻。 |
AiMaker700A2 | 8路0～5V電壓輸入 | |
AiMaker700A3 | 8路0～10V電壓輸入。 | |
AiMaker700A4 | 8 NTC熱敏電阻輸入，默認采集3950 10K NTC熱敏電阻。 | |
模擬量通道可以根據需要進行定制，例如定制為：4路4～20mA和4路0～5V模擬采集。 | ||
模擬量采集性能 | 可達到0.2級儀表精度，采用獨立的工業級高精度寬溫ADC芯片和高精度電源基準芯片。 | |
實時時鐘 | 內置帶溫度補償和后備電池的高精度實時時鐘模塊，通過Lua函數可以讀取時間和日期數據。時鐘模塊支持SNTP授時，可以使用公網或局域網內的授時服務器自動對時。 | |

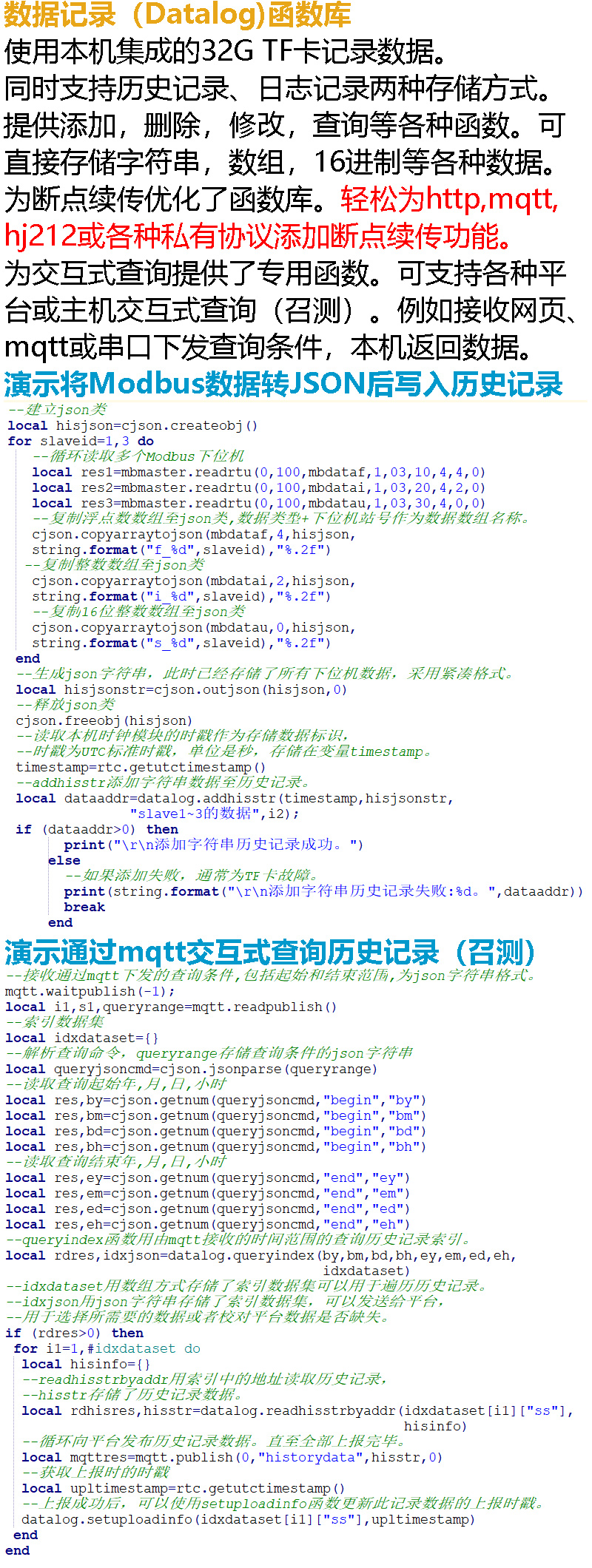

數據記錄(Datalog)服務 | 集成32G TF卡。支持歷史記錄和日志記錄兩種存儲模式。 歷史記錄：采用以時間軸為結構的存儲方式，在以最短5秒間隔持續記錄數據時,可以存儲1年的歷史記錄，每條記錄存儲8K字節帶crc校驗。 日志記錄：采用簡單的順序添加方式存儲，沒有存儲間隔限制。日志記錄最多可存儲10萬條記錄，每條記錄存儲16K字節帶crc校驗。

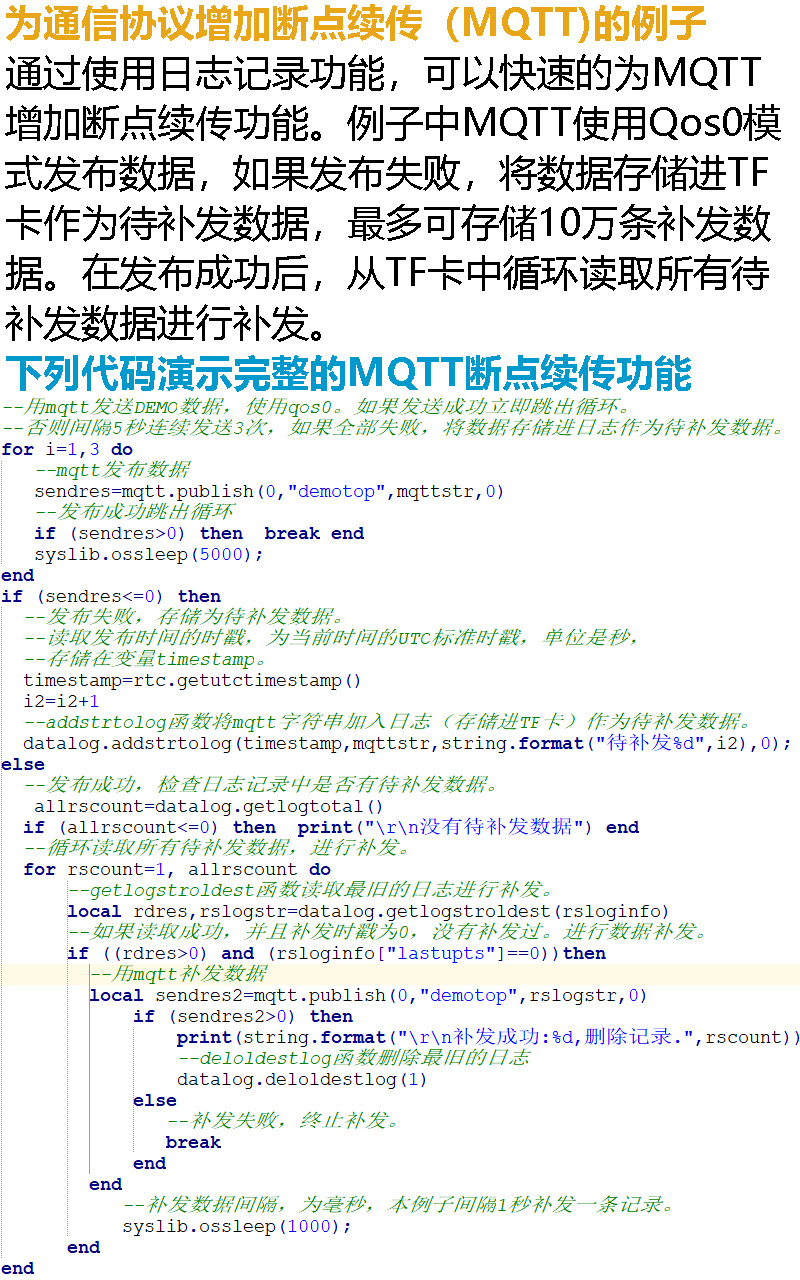

所有數據均可以轉成JSON字符串，可以支持mqtt,http,hj232和私有協議的可編程斷點續傳功能。并且通過開放式API接口，支持與各種平臺的交互式數據查詢。例如平臺下發查詢命令，設備返回?cái)?shù)據的交互式查詢。 | |
鐵電存儲器 | 集成8K字節鐵電存儲器(可存儲2000個浮點數或整數。)，寫入數據后掉電不丟失，無讀寫次數限制，可用于存儲實時動態數據，例如實時變化的剩余水量、剩余電量、動態數據歷史記錄等。 | |
4G+WiFi | 集成了功能完整的4G路由器模塊。本機可通過集成4G路由器模塊，使用手機網進行數據通訊。模塊也集成了WiFi6無線功能，可以作為AP熱點與本地WiFi設備進行數據通訊。也可以作為WiFi客戶端接入本地的WiFi網絡（可選功能）。 支持全網通，移動，聯通，電信的物聯網卡、流量卡或者手機卡均可即插即用。 可以通過調用API函數單獨關閉和開啟路由器電源用于減少運行能耗，在使用太陽能供電時可有效延長電池使用時間。此功能也可以在特殊情況下（例如欠費后再次續費后）通過重啟路由器來重新恢復通訊，有效減少現場維護成本。 集成的4G路由器也可以作為路由器通過網口和WiFi為其他設備（例如攝像頭等）提供互聯網訪問，有效降低成本，提高系統集成度。 訂貨時可選支持VPN撥號等高級功能，詳見4G模塊使用說明。 | |
以太網 | 提供2個10/100Mbps以太網交換機端口，并且與集成的4G路由器互通。多臺AiMaker700可實現自組以太網，并且支持以太網分支、級聯功能。同時也可接入任何符合10/100Mbps以太網的設備，比如路由器、攝像頭、電腦等。 | |
編程語言 | Lua語言，所有的代碼上傳、在線調試均通過以太網TCP/IP來實現，無需安裝編譯器和SDK。 | |
編程軟件 | Xframe編程軟件，編程環境內置代碼庫，提供了大量例程，直接復制粘貼簡單修改即可使用。 | |
遠程編程調試 | 免費支持實時遠程編程調試功能，實現如同在本地開發的用戶體驗。 使用此功能時，產品作為客戶端(Client)，連接至中心端服務器即可實現遠程編程調試。中心端服務器可以是具備公網IP的云服務器，也可以是使用動態域名服務沒有公網IP的本地電腦。 編程軟件Xframe中已經集成了遠程編程驅動模塊，所有功能均以免費方式提供。不需要VPN或其他任何特殊軟硬件支持。 | |
多任務處理能力 | 最多同時運行6個Lua虛擬機，同時支持32個后臺線程和32個定時器。 | |
Modbus虛擬機性能 | 網口同時支持64個TCP/IP連接（Modbus TCP或RTU協議）。每個串口均可支持Modbus RTU協議，同時支持Modbus主從機模式。既可以做主機也可以作從機。 | |
內置函數庫 | Modbus，HTTP，MQTT，TCP/IP，UDP，串口，觸摸屏，數據轉換等大量函數庫。大部分功能直接調用函數即可。 | |
供電 | DC8～36V供電，最低功耗2.4W，最高功耗4.8W。 | |
可靠性 | 外置獨立的看門狗，工作溫度-35~+80攝氏度，濕度%0~%95無凝露。所有接口都有ESD15KV防護，電源具備工業級抗浪涌、抗高頻干擾設計。 | |
安裝方式 | 支持導軌或金屬背板固定兩種安裝方式 | |
保修 | 主機質保5年（繼電器除外），終身維護，具體以《產品保修規定》為準。 | |
